5065 Multímetro de 6,5 dígitos

Descripción
Especificaciones
Descargas
Cotización

El 5065 es un multímetro de banco de 6½ dígitos versátil y de alto rendimiento con 19 funciones de medición. El bajo costo, la operación simple, la estabilidad y la alta precisión hacen del 5065 un DMM ideal para una variedad de aplicaciones. Además, la alta velocidad significa que tanto la tasa de muestreo como la tasa de transferencia de datos pueden alcanzar 2000 lecturas por segundo.

El 5065 mide voltaje CA/CC, corriente CA/CC, resistencia de 2 y 4 hilos, frecuencia, período, diodo, continuidad, termopares y RTD. Además de las funciones estándar, se incluyen muchas otras capacidades, como Mín./Máx., Relación/% y Nulo. Las funciones de memoria con hasta 2000 lecturas se pueden almacenar y recuperar. La prueba de límite con una salida externa se puede configurar para indicar que pasa o falla.

La amplia gama de características hace que el 5065 sea adecuado para ingenieros de pruebas, técnicos de servicio y calibración. La construcción duradera con un protector de goma protector y un asa de transporte permite un cómodo uso y transporte en la mesa de trabajo. Las opciones incluyen una tarjeta de escáner de 10 canales que permite medir múltiples entradas, interfaz GPIB, adaptador de sonda RTD, juegos de cables de prueba y un maletín de transporte flexible.

Características

CC V a 1000 V, CA V a 750 V
Corriente AC/DC a 3 A
Resistencia de dos y cuatro hilos
Frecuencia de 3 Hz a 300 kHz
Medida de periodo y diodo
Mediciones de temperatura
Interfaz USB, GPIB opcional
Compatible con el software EasyCal

Operación simple

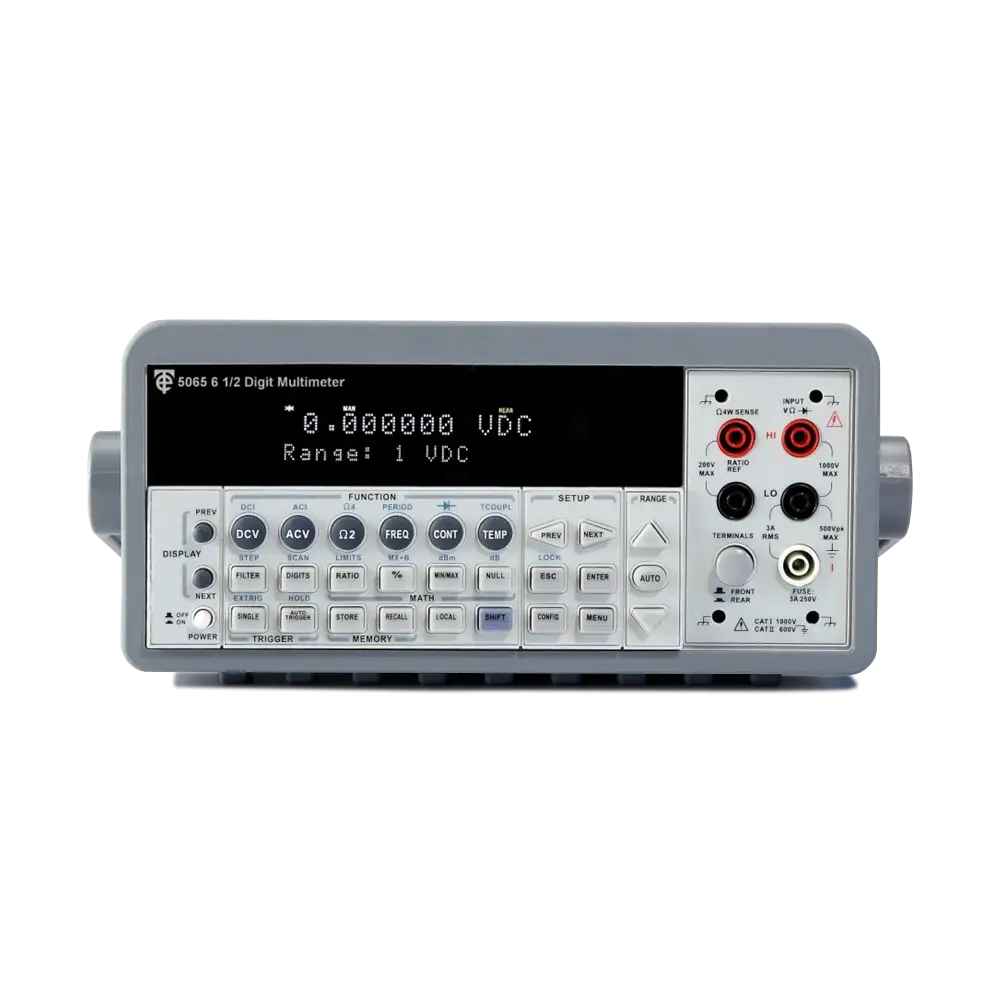

El panel frontal cuenta con una pantalla codificada por colores de dos líneas para facilitar la lectura de medidas y funciones. El control es simple, con funciones comunes seleccionadas con solo presionar un botón.

Aplicaciones

El 5065 es ideal para aplicaciones que van desde pruebas y calibración hasta educación. En entornos de I+D y producción, se puede utilizar para comprobar y probar dispositivos electrónicos, circuitos y componentes. También se puede utilizar para realizar mediciones automatizadas para la validación del product.

En calibración, el 5065 es un multímetro preciso para probar fuentes eléctricas y electrónicas. También se puede utilizar para mediciones de señales en instrumentación de procesos, como transmisores, RTD y termopares. Otras aplicaciones incluyen trabajos de reparación y servicio, y trabajos de prueba experimental en ingeniería..

Software de calibración EasyCal

El 5065 se puede controlar a través del software Time Electronics EasyCal para automatizar el proceso de calibración. Esto proporciona una mayor velocidad de calibración y consistencia de los resultados.

Produzca certificados de calibración rastreables e informes de prueba para estándares de calidad con información de incertidumbre adicional para el cumplimiento de la norma ISO 17025.

Especificaciones

Especificación técnica

Voltaje CC
Rango	Resolución	Resistencia de entrada	Exactitud
100,0000 mV	0,1 μV	> 10 GΩ	0,0050 + 0,0035
1.000000 V	1,0 μV	> 10 GΩ	0,0040 + 0,0007
10,00000 V	10 μV	> 10 GΩ	0,0035 + 0,0005
100.0000 V	100 μV	10 mΩ	0,0045 + 0,0006
1000.000 V	1 mV	10 mΩ	0,0045 + 0,0010

Corriente continua
Rango	Resolución	Resistencia de derivación	Exactitud
10,00000 mA	10 nA	5,1 Ω	0,05 + 0,02
100.0000 mA	100 nA	5,1 Ω	0,05 + 0,005
1.000000 A	1 μA	0,1 Ω	0,1 + 0,01
3.00000 A	10 μA	0,1 Ω	0,12 + 0,02

Voltaje de corriente alterna
Rango	Resolución	Frecuencia (Hz)	Exactitud
100,0000 mV	0,1 μV	3 a 5 5 a 10 10 a 20 k 20 k a 50 k 50 k a 100 k 100 k a 300 k	1,00 + 0,04 0,35 + 0,04 0,06 + 0,04 0,12 + 0,05 0,60 + 0,08 4,00 + 0,50
1,000000 V a 750,000 V	1,0 μV a 1 mV	3 a 5 5 a 10 10 a 20 k 20 k a 50 k 50 k a 100 k 100 k a 300 k	1,00 + 0,03 0,35 + 0,03 0,06 + 0,03 0,12 + 0,05 0,60 + 0,08 4,00 + 0,50
El rango de 750 V CA está limitado a 100 kHz.

Corriente alterna
Rango	Resolución	Frecuencia (Hz)	Exactitud
1.000000 A	1 μA	3 a 5 5 a 10 10 a 5 k	1,00 + 0,04 0,30 + 0,04 0,10 + 0,04
3.000000 A	10 μA	3 a 5 5 a 10 10 a 5 k	1,10 + 0,06 0,35 + 0,06 0,15 + 0,06

Resistencia
Rango	Resolución	Corriente de prueba	Exactitud
100.0000 Ω	100 μΩ	1 mA	0,01 + 0,005
1.000000 kΩ	1 mΩ	1 mA	0,01 + 0,002
10,00000 kΩ	10 mΩ	100 μA	0,01 + 0,002
100.0000 kΩ	100 mΩ	10 μA	0,01 + 0,002
1.000000 mΩ	1 Ω	5 μA	0,01 + 0,002
10,00000 mΩ	10 Ω	500 nA	0,04 + 0,002
100.0000 mΩ	100 Ω	500 nA	0,8 + 0,02
La especificación se aplica al modo de 4 hilos. Las especificaciones de 2 hilos son x2 la precisión indicada y no incluyen la resistencia del conductor externo.
Prueba de diodo 1,0000 V	10 μV	1 mA	0,01 + 0,02
Continuidad 1000,00 kΩ	10 mΩ	1 mA	0,01 + 0,03

Frecuencia y Período
Rango	Frecuencia (Hz)	Precisión (% de lectura)
100 mV a 750 V	3 a 5 5 a 10 10 a 40 40 a 300 k	0,1 0,05 0,03 0,01

Frecuencia y Período
Rango	Frecuencia (Hz)	Precisión (% de lectura)
100 mV a 750 V	3 a 5 5 a 10 10 a 40 40 a 300 k	0,1 0,05 0,03 0,01

Temperatura
Tipos de IDT	Pt100, D100, F100, Pt385 o Pt3916. (Precisión máxima ± 0,08 °C)
Tipos de termopar	J, K, N, T y E (Precisión ± 0,5 °C). R & S (Precisión ± 5 °C)

Especificación general

Opciones

Descargas

Nombre del archivo	Tamaño del archivo	Idioma	Formato
5065 Multímetro de 6,5 dígitos ficha técnica	1,1 MB	EN	PDF

EasyCal software de calibración folleto

9.5 MB

PDF

Solicite una cotización
