5025E Calibrador Multifunción

5025E Calibrador Multifunción
  • 5025E
  • 5025E (2)
  • 5025E (3)

Características

  • Tensión de 0 - 1050V AC/DC
  • Corriente de 0 - 22A AC/DC
  • Resistencia de 1Ω - 1GΩ
  • Frecuencia digital
  • Capacitancia e Inductancia
  • Simulación de PT100
  • Calibración de osciloscopio

5025E Imágenes

  • Calibración de Multi Instrumentos
    El 5025E es un calibrador multi-producto de alto desempeño que proporciona las bases para una calibración rentable. Construidos para versatilidad y simplicidad, el modelo ofrece una solución a la calibración de una amplia gama de equipos de prueba y medición.
    Como norma, el 5025E incluye las características estándar, del tensión y corriente AC/DC, frecuencia digital, década y resistencia simulada, capacitancia, conductancia, simulación de PT100 y termopar. Calibración de potencia opcional y la calibración del osciloscopio puede ser adaptada internamente. Adaptadores externos disponibles para la calibración del medidor de abrazadera, calibración del tacómetro óptico y más.

    Operatión Simple
    Las funciones y los rangos son de fácil acceso a través del panel frontal. Teclas de incremento y disminución por dígito, son usadas para ajustar fácilmente el valor de salida. El control de la desviación permite al usuario ajustar finamente el valor de salida como un porcentaje (+/- 9.999%). Toda esta información es mostrada en una pantalla clara tipo LED fácil de leer.

    Calibraciones Fáciles de Realizar
    Conecte el 5025E a una PC/Laptop instalada con software de calibración EasyCal de Time Electronics y automatice el proceso de calibración. Incremente la velocidad de calibración y la consistencia de los resultados, elabore certificados de calibración y reportes del estándar de calidad ISO 9001, ISO 17025, y otras normas de calidad.

  • Technical Specifications

    Standard Functions
    Function Range / Values Best 1 year Specification
    Voltage DC 0 to ± 1050V ± 40ppm of setting

    Current DC

    0 to ± 22A
    1100A with clamp meter adaptor (option 9780)

    ± 120ppm of setting

    Voltage AC 1mV to 1050V (10Hz to 20kHz, sine-wave) ± 0.04% of setting

    Current AC

    10μA to 22A (20Hz to 1kHz, sine-wave)
    100A with current transformer (option 9790)
    1100A with clamp meter adaptor (option 9780)

    ± 0.07% of setting

    Decade Resistance 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ & 1GΩ ± 60ppm of setting

    Conductance

    100ms to 1ns (Fixed values, decade steps)

    ± 60ppm of setting

    Simulated Resistance 40Ω to 40kΩ (Variable) ± 0.02% of setting
    Thermocouple Simulation -200 to 1800°C (Type J, K, R, T, S, B, E, N) ± 0.3°C

    PT100 Simulation

    -140°C to 850°C

    ± 0.25°C

    Capacitance 1nF, 10nF, 20nF, 50nF, 100nF, 200nF, 500nF, 1μF ± 0.25%
    10MHz Digital Frequency/Period 0.1Hz to 10MHz / 100ns to 10s ± 20ppm of setting
    Option 9770: Oscilloscope Calibration
    Function Range / Values Best 1 year Specification

    Amplitude

    2mV to 200V and 1mV to 2V 50Ω (Square-wave or DC)

    ± 0.05%

    Frequency/Period

    0.1Hz to 100MHz / 10ns to 10s (fixed values 1, 2, 5 sequence)

    ± 20ppm

    Duty Cycle 3 frequencies: 100Hz, 1kHz, 10kHz, settable from 0 to 100%
    Fast-Rise < 400ps. Bandwidth checking up to 400MHz


    Option 9783: Frequency Reference
    For timer/counter calibration

    0.1Hz to 10MHz enhanced frequency accuracy reference

    ± 0.1ppm

    Option 9769: 2.2GHz Sweep

    50MHz to 2.2GHz levelled sine-wave (0.5, 1, 1.5V pk-pk)

    Amplitude ± 1%, Frequency ± 20ppm

    Option 9797: Power Calibration
    Function Range / Values Best 1 year Specification

    Power

    22A, 1050V, 23kW, 45 to 400Hz

    ACV: 0.03%, DCV: 0.01%.
    ACI: 0.1%, DCI: 0.03%

    Phase/Power Factor ± 90°/ 0.00 to 1.00PF ± 0.3°
    Option 9702: Enhanced Performance Pack (added values/types shown in bold where applicable)
    Function Range / Values Best 1 year Specification
    Full Range Resistance 1Ω to 120MΩ (variable) ± 100ppm of setting

    RTD Simulation

    -180 to 850°C. Type PT100, PT200, PT500, PT1000

    ± 0.03°C

    Extended Thermocouple Simulation

    -210 to 2315°C. Type J, K, R, T, S, B, E, N, C, L, U

    ± 0.05°C

    Extended Capacitance

    1nF, 10nF, 20nF, 50nF, 100nF, 200nF, 500nF, 1μF, 10μF, 20μF, 50μF, 100μF

    ± 0.2% of setting

    Extended AC Voltage Frequency 1mV to 200mV/100kHz, 200mV to 2V/100kHz, 2V to 20V/100kHz ± 0.05% of setting

    For external options please see the Models/Options tab.

    General Specifications

    Warm up 30 minutes to full accuracy
    Interfaces RS-232 and USB

    Temp Performance

    Operating: 5 to 40°C, Full Spec: 23°C +/- 5°C, Storage: -10°C to 50°C

    Operating Humidity < 80% non condensing
    Operating Altitude 0 to 3km. Non operating: 3km to 12km
    Line Power 100 to 230V AC 50/60 Hz. 200W maximum
    Dimensions W455 x H155 x D480mm
    Supplied With Basic test lead set, virtual control software, operation manual, Cable RS-232, and USB adaptor/cable
    Country of Origin UK

    For a full list of options please see the Models/Options tab.
    For full specifications and further details please see the PDF Data sheets in the Download tab.

  • Modelos

    5025E

    Calibrador Multifunción

    Opciones internas

    9702

    Paquete de Rendimiento mejorado

    9797 Calibración de Poder (0 - 20KW AC y DC)
    9770 Calibración de Osciloscopio (1mV - 200V, 0.1Hz - 100MHz)
    9769 2.2GHz Barrido

    9783

    Frecuencia de referencia (increases frequency accuracy from 20ppm to 0.1ppm)

    Opciones externas and Certificados de Calibración

    9762

    Frecuencia estándar de rubidio  -  Ver el data sheet

    9764

    Adaptador para sondas de corriente  -  Ver el data sheet

    5065

    Multimetro Digital de Banco  -  Ver el data sheet  /  View web page

    9780

    Adaptador de medidores tipo pinza (1 & 50 turn coil)  -  Ver el data sheet

    9773

    Adaptador para calibración de tacómetros  -  Ver el data sheet

    9790

    Transformador de corriente (100A AC)  -  Ver el data sheet

    9760

    Amplificador de poder (60V AC, 90V DC - 100mA)  -  Ver el data sheet

    9766

    Atenuador de bajo ruido (1000:1)  -  Ver el data sheet

    9767

    Atenuador de bajo ruido (100:1)  -  Ver el data sheet

    9085 Maletín de transporte blando

    9059

    Maletín de transporte (duro)   -  Ver el data sheet

    9728 Kit de montaje en rack

    9796

    Cables de prueba (avanzado)  -  Ver el data sheet

    C159

    Certificado de calibración fábrica

    C103

    Certificado de calibración UKAS (ISO 17025)

    Software de Calibración EasyCal y Accesórios

    ECFLA

    Licencia de EasyCal completa - cuando se adquiere con un calibrador compatible / multímetro: Descuento licencia completa con 1 año de soporte.

    9795

    Kit de impresora y conectividad  -  Ver el data sheet

    9777 Lector de código de barras  -  Ver el data sheet
    9778 Impresora de etiquetas de calibración y de identificación  -  Ver el data sheet

    9779

    Impresora de etiquetas de trabajo y dirección  -  Ver el data sheet

    9743 Tarjeta de Interface PCI a GPIB (por PC)
    9794 USB - GPIB Adaptor
    9597 Cable GPIB
  • Descargas PDF
    Nombre del archivo Tamaño del archivo Idioma

    5025E Data sheet

    930kB

    EN

    5025E Extended Specifications

    139kB

    EN

    5025 Series Brochure

    5.6MB (Low resolution)

    EN

    5025 Series Brochure

    8.6MB (Higher resolution)

    EN

    EasyCal Brochure

    4MB (Low resolution)

    EN

    EasyCal Brochure

    8MB (Higher resolution)

    EN

    Data sheets for various external options shown in Models/Options tab

  • Solicite una cotización

    5025E Calibrador Multifunción

    Opciones del producto
    1.20

Productos relacionados

  • 5025C Calibrador Multifunción

    • Tensión de 0 - 1050V AC/DC
    • Corriente de 0 - 22A AC/DC
    • Resistencia de 1Ω - 1GΩ
    • Calibración de osciloscopio
    • Capacitancia e Inductancia
    • Simulación de PT100
    • Interfaces de GPIB / RS-232 / USB
    Ver 5025C
  • 5030 Calibrador de Comprobadores y Instalaciones Eléctricas

    • RCD: 3 - 2500mA, 10 - 2000ms
    • Lazo de 50mΩ to 1.8kΩ
    • Aislamiento hasta 2GΩ / 1kV
    • Continuidad de 0.1Ω a 10kΩ
    • Interface RS-232 / USB
    • Control vía software EasyCal
    • EasyCal software compatible
    Ver 5030
  • 5051+ Sistema de Calibración Multifuncional

    • Calibrador integral, DMM, y PC
    • 0 - 1050V & 0 - 22A (AC/DC)
    • Fuente de resistencia hasta 1GΩ
    • Medida y simulación termopar
    • Medición y simulación de PT100
    • Fuente de capacitancia e inductancia
    • Software de calibración EasyCal
    Ver 5051+
  • 5065 Multimetro Digital de Banco

    • Resolución de 6.5 dígitos
    • Tensión DC - exactitud 0.005%
    • Interfaces de RS-232 y USB
    • Interface GPIB - Opcional
    • Mediciones de temperatura
    • Razón de muestra amplio
    • Control por PC vía software EasyCal
    Ver 5065

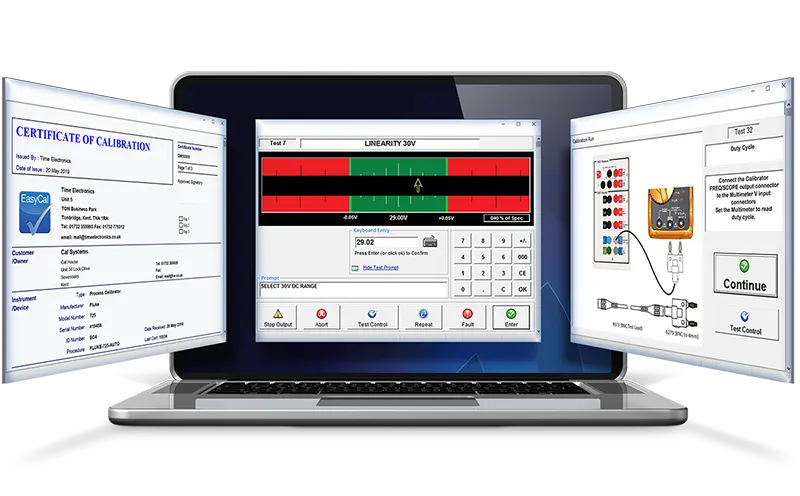

  • Software de Calibración EasyCal
