1044 Calibrador de voltaje y corriente CC

Descripción
Especificaciones
Descargas
Cotización

Un calibrador portátil de precisión que se puede utilizar como fuente de voltaje y corriente de propósito general. El alto rendimiento y la operación simple lo hacen adecuado para ingenieros de prueba, I+D, servicio y técnicos de calibración. Ofreciendo versatilidad y practicidad, el 1044 es una herramienta de prueba compacta para obtener y medir voltaje y corriente de manera rápida y conveniente.

La precisión del 0,05 % es ideal para simulación y calibración en la mayoría de las aplicaciones de ingeniería. El 1044 combina las ventajas de la precisión digital con el control analógico. Progresando de las funciones familiares del calibrador Time Electronics 1030, el 1044 ofrece rangos adicionales, precisión superior y la capacidad de medir y generar.

La pantalla LCD grande y fácil de leer muestra la salida real, incluso cuando la carga conectada excede las especificaciones. Esta importante característica elimina el riesgo de grandes errores al conectarse a cargas desconocidas. La pantalla también indica si la batería está críticamente baja.

Características

Medir voltaje y corriente
Voltaje y corriente de la fuente
3 rangos de voltaje 0 a 20 V
3 rangos de corriente 0 a 20 mA
Precisión 0,05 %
Pantalla LCD de 3,5 dígitos
Portátil con 28 horas de la batería
Suministrado con estuche de transporte
Fuente de alimentación de red opcional

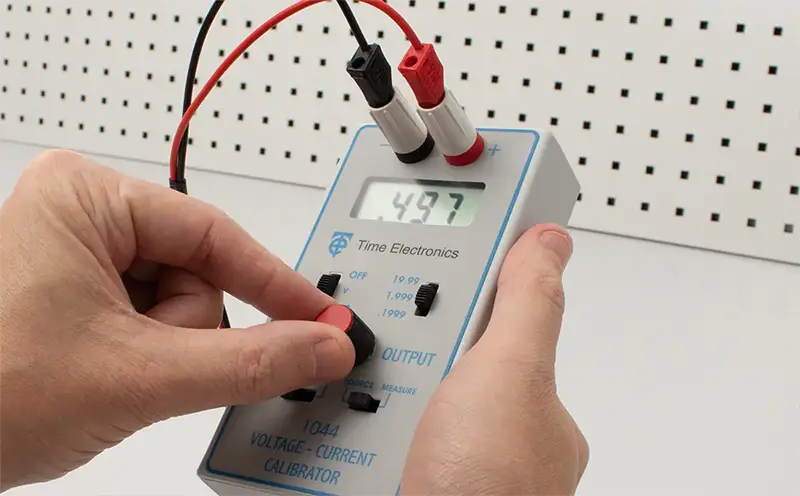

1044 Portable Voltage and Current Calibrator

Operación portátil

El calibrador de voltaje/corriente 1044 está alojado en un estuche ABS de bolsillo y viene con un estuche de cuero que contiene un compartimento para guardar los cables de prueba.

Una sola batería de 9 V alimenta la unidad o se puede utilizar una fuente de alimentación externa de 12 V CC que desconecte la batería interna.

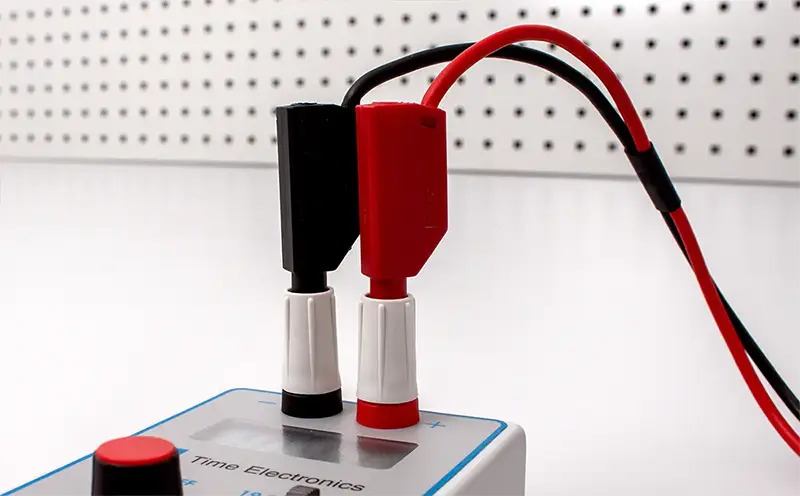

Terminales de seguridad

Las conexiones del 1044 se realizan a través de terminales de seguridad que son compatibles con enchufes revestidos de 4 mm, enchufes estándar, cables desnudos y terminales de horquilla.

Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

1044 Aplicaciones

El uso común del 1044 es simular un transductor o medir el flujo de corriente en un bucle de transductor. Se puede utilizar como un calibrador de procesos portátil para verificar un sistema de 4 a 20 mA en modos de operación de fuente o de medición. El voltaje de cumplimiento de 24 V que alimenta el lazo cuando se selecciona el modo de fuente de corriente.

En modo fuente, el 1044 puede probar y calibrar medidores, indicadores de termopar, registradores de datos. También se puede utilizar para la inyección de señales, la caracterización de semiconductores o como fuente de respaldo. En el modo de medición, puede funcionar como un multímetro, verificando con precisión los voltajes y corrientes de CC en 3 rangos.

Especificaciones

Especificación técnica

Fuente de voltaje
Rango	Resolución	Precisión	Corriente de salida	Coeficiente de temperatura	Ruido
0 a 200 mV	100 μV	0,05 % de escala completa + 2 dígitos	20 mA	± 150 ppm/°C	< 30 ppm de escala completa
0 a 2 V	1 mV	0,05 % de escala completa + 2 dígitos	20 mA	± 150 ppm/°C	< 30 ppm de escala completa
0 a 20 V	10 mV	0,05 % de escala completa + 2 dígitos	20 mA	± 150 ppm/°C	< 30 ppm de escala completa

Medida de voltaje
Rango	Resolución	Precisión	Impedancia de entrada	Coeficiente de temperatura
0 a 200 mV	100 μV	0,05 % de escala completa + 2 dígitos	1 MΩ	± 150 ppm/°C
0 a 2 V	1 mV	0,05 % de escala completa + 2 dígitos	1 MΩ	± 150 ppm/°C
0 a 20 V	10 mV	0,05 % de escala completa + 2 dígitos	10 MΩ	± 150 ppm/°C

Fuente corriente
Rango	Resolución	Precisión	Voltaje de salida	Coeficiente de temperatura	Ruido
0 a 200 μA	100 nA	0,05 % de escala completa + 3 dígitos	24 V máx.	± 200 ppm/°C	< 50 ppm de escala completa
0 a 2 mA	1 μA	0,05 % de escala completa + 3 dígitos	24 V máx.	± 200 ppm/°C	< 50 ppm de escala completa
0 a 20 mA	10 μA	0,05 % de escala completa + 3 dígitos	24 V máx.	± 200 ppm/°C	< 50 ppm de escala completa

Medida corriente
Rango	Resolución	Exactitud	Resistencia de derivación	Coeficiente de temperatura
0 a 200 μA	100 nA	0,05 % de escala completa + 3 dígitos	10 Ω	± 200 ppm/°C
0 a 2 mA	1 μA	0,05 % de escala completa + 3 dígitos	10 Ω	± 200 ppm/°C
0 a 20 mA	10 μA	0,05 % de escala completa + 3 dígitos	10 Ω	± 200 ppm/°C

Conexiones	Fabricado con conectores de 4 mm o fijado mediante la función de compresión de alambre.
Fuerza	Tamaño PP3, batería de 9 V. Aproximadamente 28 horas de vida dependiendo de la fuente actual. Como alternativa, se puede enchufar una fuente de alimentación opcional de 12 V en el enchufe de 2,5 mm en la parte superior de la unidad.
Proteccion	Puede soportar circuitos abiertos, cortocircuitos y polaridad inversa de hasta 25 V. La protección adicional es mediante un fusible interno.

Especificación general

Opciones

Descargas

Nombre del archivo	Tamaño del archivo	Idioma	Formato
1044 Calibrador de voltaje y corriente (mA) ficha técnica	660 kB	ESEN FR IT	PDF
1044 Calibrador de voltaje y corriente (mA) manual de usuario	1,1 MB	EN / FR / DE	PDF
