5051+ Sistema de Calibración Multifuncional

5051+ Sistema de Calibración Multifuncional
  • 5051+

Características

  • Calibrador integral, DMM, y PC
  • 0 - 1050V & 0 - 22A (AC/DC)
  • Fuente de resistencia hasta 1GΩ
  • Medida y simulación termopar
  • Medición y simulación de PT100
  • Fuente de capacitancia e inductancia
  • Software de calibración EasyCal

5051+ Imágenes

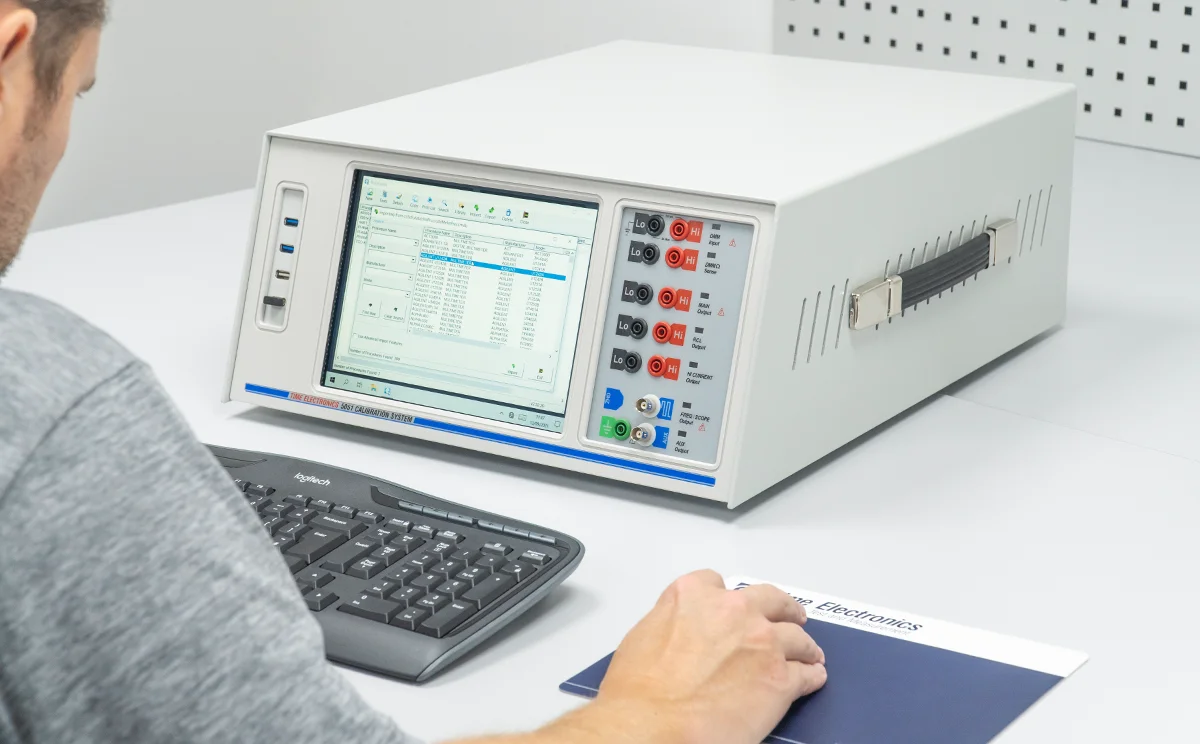

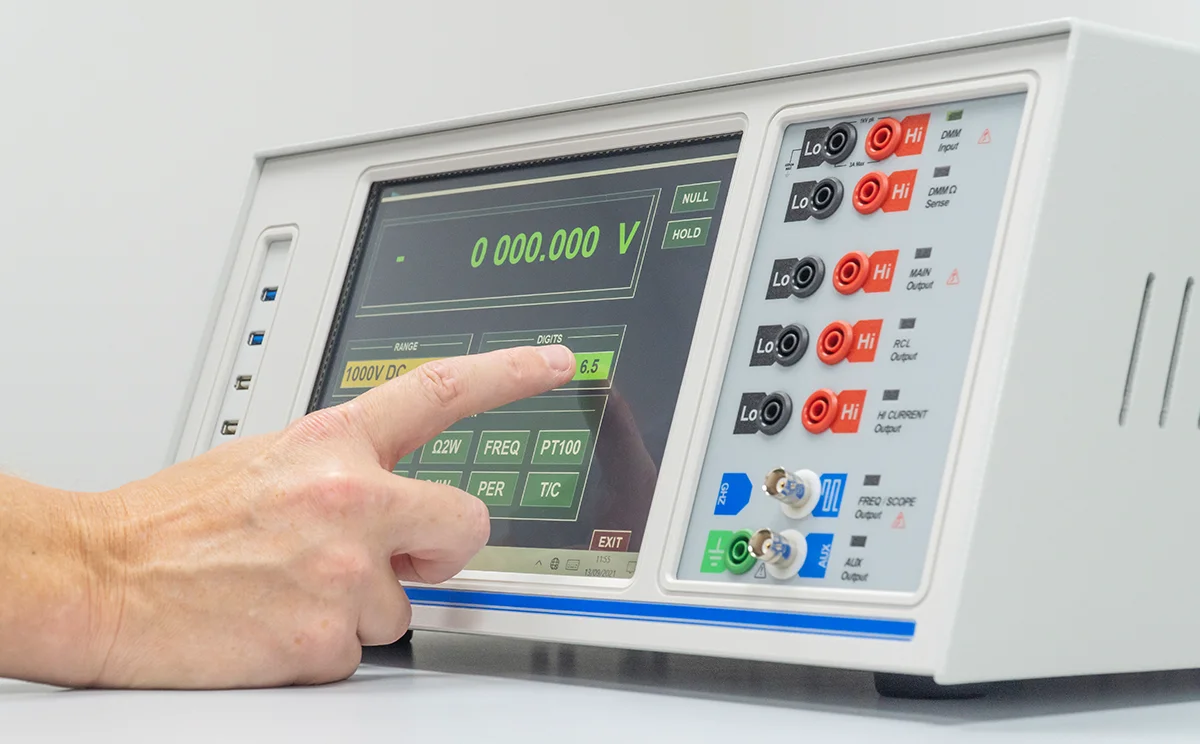

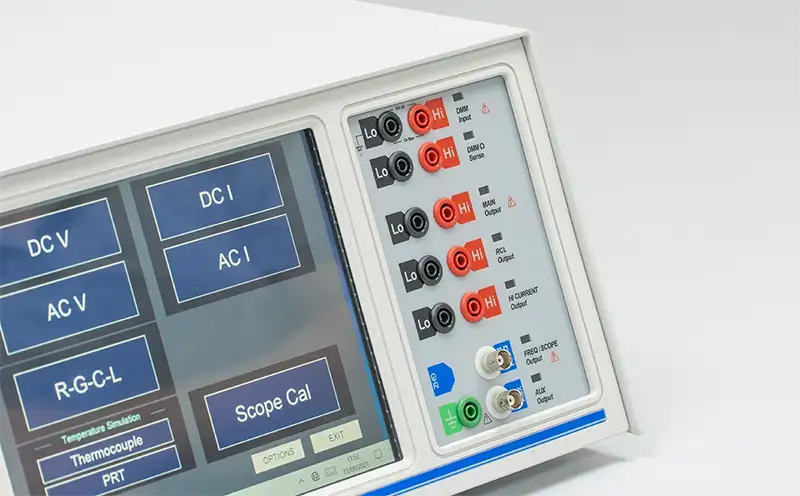

  • Calibrador / DMM / PC con Pantalla TáctilEl sistema de calibración 5051 plus combina una fuente de calibración de alta exactitud con un multímetro digital de precisión.

    Diseñado para una amplia carga de trabajo, el 5051 calibra equipos de prueba tanto tradicionales como nuevos, rápida y exactamente.  El software de control del 5051 permite al operador seleccionar fácilmente una amplia gama de funciones utilizando el mouse, el teclado o la pantalla táctil.  Las características internas estándares incluyen corriente/tensión AC/DC, resistencia, frecuencia, simulación y medición de rmopar/PT100, calibración de capacitancia/inductancia, y calibración de osciloscopio.  También es suministrado un adaptador de medidor de abrazadera de hasta 1100A, y juego de cables de prueba para proporcionar las conexiones necesarias para casi todas las aplicaciones.

    Sistema Compacto para el Proceso de Calibración
    El 5051 Plus es un paquete inclusive con características para cubrir y optimizar el proceso de calibración entero.  Al integrar el calibrador, DMM y PC en una sola unidad, un mínimo espacio delbanco es usado.  Esto también hace al 5051 ideal para trabajo en sitio con maleta transportadora suministrada como estándar.

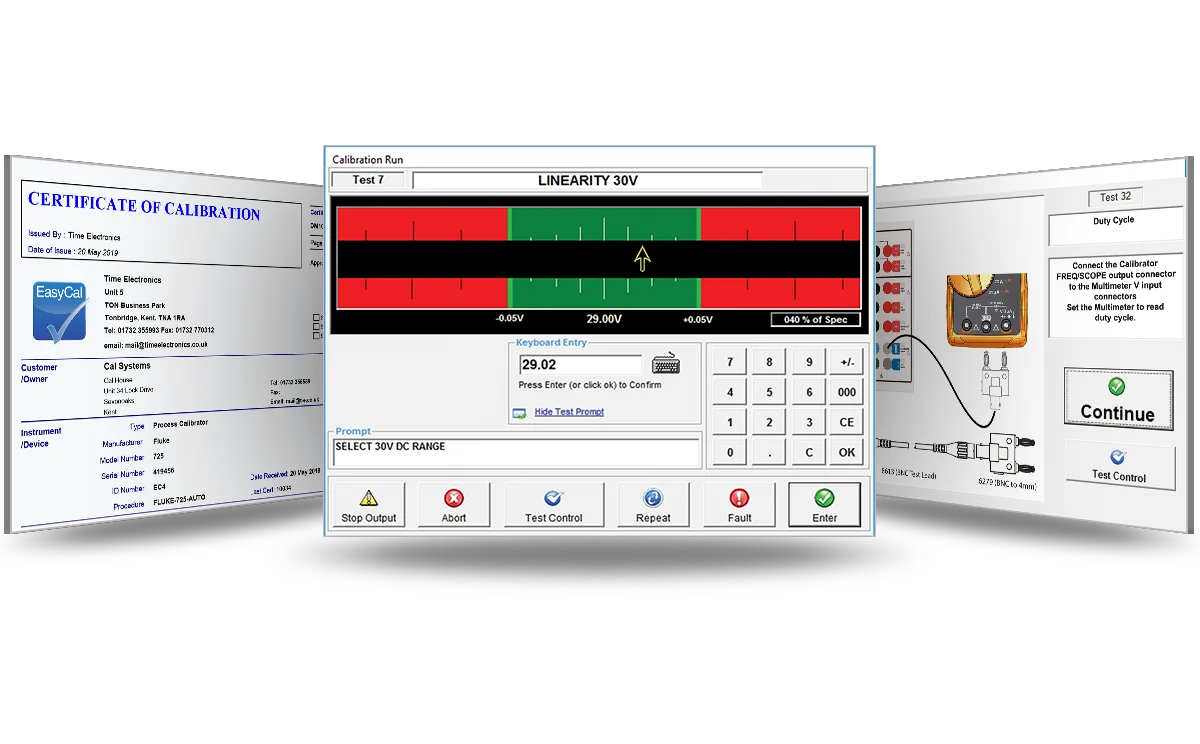

    La PC interna está precargada con el controlador del software EasyCal, permitiendo una calibración automática para incrementar la velocidad y eficiencia del trabajo.  Además EasyCal tiene características para manejar y administrar inventario y control de calidad.  Como una estación de trabajo completa, el 5051 Plus está suministrada con una impresora y un equipo de conectividad para producir certificados y reportes.

  • Technical Specifications

    Standard Features - Calibrator
    Function Range Best 1 year Specification
    Voltage DC 0 to ± 1050V ± 15ppm of setting
    Current DC 0 to ± 22A ± 80ppm of setting

    Voltage AC

    1mV to 1050V (10Hz to 1MHz, sine-wave)

    ± 300ppm of setting

    Current AC 10μA to 22A (20Hz to 1kHz, sine-wave) ± 0.05% of setting
    Clamp Meter Adaptor x50 turn AC/DC Current up to 1100A (DC, 45 to 90Hz) ± 0.5%
    Capacitance 1nF, 10nF, 100nF, 1μF, 10μF, 100μF (100V max) ± 0.25% of setting
    Inductance 1mH, 1.9mH, 5mH, 10mH, 19mH, 50mH, 100mH, 190mH, 500mH, 1H, 10H ± 0.1% of setting
    Decade Resistance 1Ω to 1GΩ (decade values) ± 20ppm of setting

    Full Range Resistance

    1Ω to 120MΩ variable

    ± 100ppm of setting

    Conductance 1s to 1ns (Fixed values, decade steps) ± 20ppm of setting
    Thermocouple Simulation -270 to 1800°C (Type J, K, R, T, S, B, E, N) ± 0.15°C

    PT100 Simulation

    -180 to 850°C

    ± 0.2°C

    Oscilloscope Calibration
    - Amplitude
    - Frequency/Period
    - Duty Cycle
    - Fast-Rise
    - 2.2GHz Sweep (opt 9769)


    6mV to 200V and 6mV to 2V 50Ω (square-wave or DC)
    0.1Hz to 100MHz / 10ns to 10s (fixed values 1, 2, 5 sequence)
    3 frequencies: 100Hz, 1kHz, 10kHz, settable from 0 to 100%
    <400ps. Bandwidth checking up to 400MHz
    100MHz to 2.2GHz levelled sine-wave (0.5, 1, 1.5V pk-pk)


    ± 0.05%
    ± 0.1ppm (± 20ppm: 20-100MHz)

    –
    –
    Amplitude ± 1%, Freq ± 20ppm

    Standard Features - Internal DMM 6.5 Digit
    Function Range Best 1 year Specification
    Voltage DC 0 to 1000V 35ppm of rdg + 6ppm of rng
    Current DC 0 to 3A 500ppm of rdg + 50ppm of rng
    Voltage AC 0 to 750V 0.06% of rdg + 0.04% of rng
    Current AC 0 to 3A 0.1% of rdg + 0.04% of rng
    Resistance 0 to 100MΩ 100ppm of rdg + 50ppm of rng
    Frequency 3Hz to 300kHz 0.01% of rdg
    Thermocouple -270 to 1800°C (Type J, K, R, T, S, B, E, N) ± 0.5°C
    PT100 -180 to 850°C ± 0.08°C
    Standard Features - Internal PC Specifications / Details
    Processor 2GHz
    RAM 512MB
    Hard Drive 60GB Solid State
    Ports 4 x USB, 1 x Fast Ethernet
    Display 10.5in LCD (Touch Screen)
    Operating System Windows XP Embedded

    Pre-loaded Software

    Calibrator and DMM control programs, EasyCal calibration software suite

    Supplied With

    USB keyboard, Inkjet Printer, Cal and ID Label Printer, DVD-RW, 4 port USB hub, Numeric key pad, USB memory stick


    Options

    Oscilloscope Calibration Options

    9769: Internal Scope 2.2GHz Levelled Sine Generator

    9762: External Rubidium High Stability Frequency Reference

    9764: Adaptador para sondas de corriente

    External Adaptors

    & Instruments

    9773: Adaptador para calibración de tacómetros

    9764: Adaptador para sondas de corriente

    9790: Transformador de corriente (100A AC)

    9760: Amplificador de poder (60V AC, 90V DC - 100mA)

    7042: Remote Pressure Module (Vac to 20 bar versiones)

    5077: Power Calibrator

    7070/7071/7072: Dry Block Calibrators

    EasyCal Accessories

    & Calibration Certificates

    9777: Lector de código de barras

    9779: Impresora de etiquetas de trabajo y dirección

    EC2FL/EC2CL/EC2WL: Additional User Licenses for separate PCs

    EAD: EasyAdmin Add-On

    EWC: WebCerts Add-On

    CREP: Crystal Reports Software

    C134: UKAS Calibration Certificate


    General Specifications

    Warm up 30 minutes to full accuracy
    Settling Time Less than 5 seconds
    Temp Performance Operating: 5 to 40°C, Full Spec: 22°C +/- 3°C, Storage: -10°C to 50°C
    Operating Humidity <80% non condensing
    Operating Altitude 0 to 3km. Non operating: 3km to 12km
    Line Power 100 to 230V AC 50/60 Hz. 200W maximum
    Dimensions W430 x H202 x D538mm
    Weight 23kg

    Supplied Items

    5051PLUS Calibration System

    Adaptador de medidores tipo pinza

    Cables de prueba (avanzado)

    Maletín de transporte blando

    USB keyboard, Inkjet Printer, DVD-RW, 4 port USB hub, Numeric key pad, USB memory stick

    Impresora de etiquetas de calibración y de identificación

    5051 Manual Control Software (Calibrator and DMM)

    EasyCal Calibration Software

    Certificado de calibración fábrica

    Country of Origin UK
  • Modelos

    5051+

    Sistema de Calibración Multifuncional​
    Precision Calibrator/DMM/PC with Clamp Meter Adaptor, Cables de prueba (avanzado), Carry Case, Printer & Connectivity Kit, Label Printer, Manual Control Software, EasyCal Software, & Factory Calibration Certificate.

    Opciones

    9769

    2.2GHz Barrido (interna)

    9762

    Frecuencia estándar de rubidio  -  Ver el data sheet

    9764

    Adaptador para sondas de corriente  -  Ver el data sheet

    9773

    Adaptador para calibración de tacómetros  -  Ver el data sheet

    9790

    Transformador de corriente (100A AC)  -  Ver el data sheet

    9760

    Amplificador de poder (60V AC, 90V DC - 100mA)  -  Ver el data sheet

    5077

    Calibrador de Poder - Ver el data sheet

    9766

    Atenuador de bajo ruido (1000:1)  -  Ver el data sheet

    9767

    Atenuador de bajo ruido (100:1)  -  Ver el data sheet

    C134 Certificado de calibración UKAS (ISO 17025)
    Calibration Software Accessories and Support Packages

    9779

    Impresora de etiquetas de trabajo y dirección  -  Ver el data sheet

    9794 USB - GPIB Adaptor

    9765

    Adaptador de Interface RS-232 a USB

    EOT1 Training para el software EasyCal (en línea) (Via Remote Desktop)
