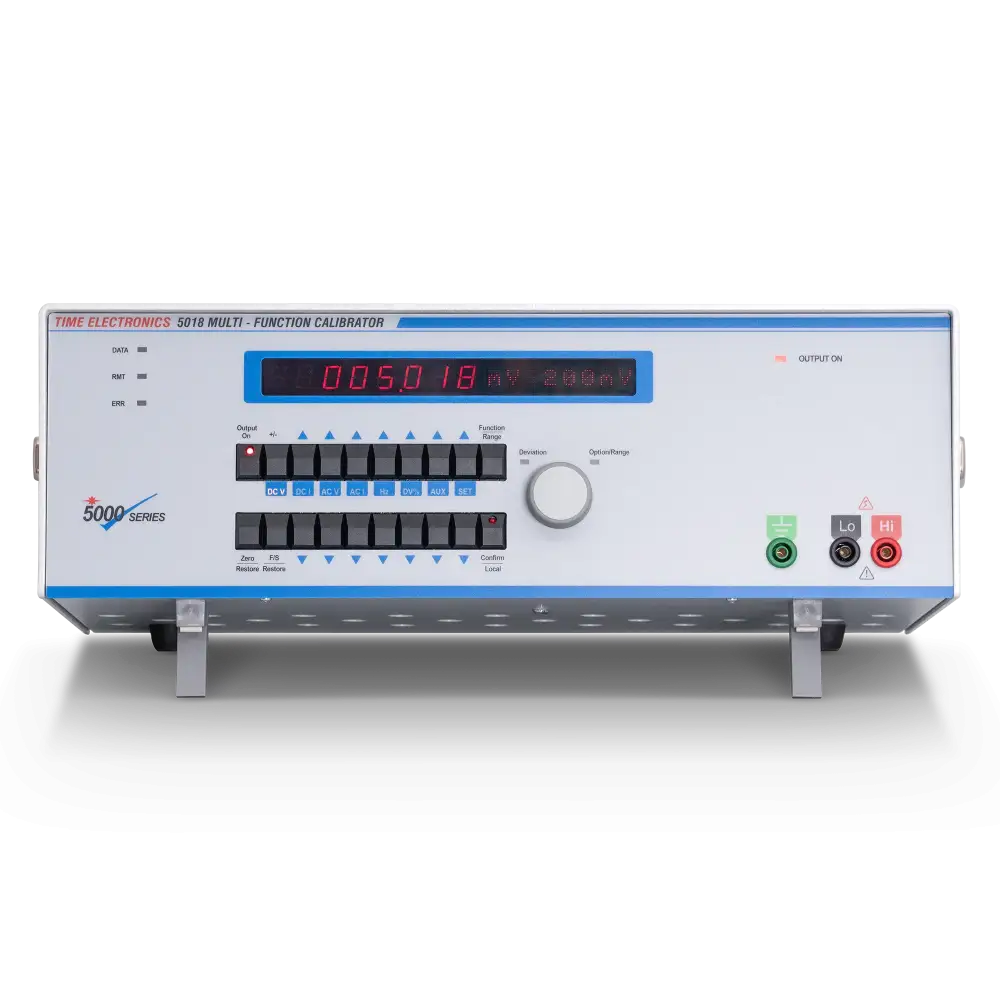

5018 Calibrador Programable de DC-AC V-I

5018 Calibrador Programable de DC-AC V-I
  • 5018

Características

  • Tensión DC 20mV-200mV-2V-20V
  • Control de deviación -9.999% a +9.999%
  • Característica de rampeo
  • Interfaces de RS-232, GPIB y USB
  • Operación en panel frontal
  • Control por PC vía software EasyCal

5018 Imágenes

  • Un instrumento de calibración de alta precisión que puede ser configurado como un simple calibrador de tensión de banco o tensión avanzado AC/DC y fuente de corriente controlada vía PC, ejecutando cualquier número de tareas como parte de un banco de pruebas complejo ATE.

    Conecte el 5018 a una PC/Laptop instalada con software de calibración EasyCal de Time Electronics y automatice el proceso de calibración. Incremente la velocidad de calibración y la consistencia de los resultados, elabore certificados de calibración y reportes del estándar de calidad ISO 9001, ISO 17025, y otras normas de calidad.

  • Technical Specifications

    DC Voltage (30V option 9724 shown in brackets)
    Range Accuracy 1 year Output Resistance Max Output Current Resolution
    22mV (33mV) 30ppm + 4μV 10Ω (50Ω) - 100nV
    220mV (330mV) 15ppm (30ppm) + 6μV 10Ω (50Ω) - 1μV
    2.2V (3.3V) 15ppm (20ppm)+ 20μV < 0.15Ω 20mA 1μV
    22V (30V) 15ppm (20ppm) + 150μV < 0.15Ω 20mA 10μV


    Options

    DC HIGH VOLTAGE OPTIONS 9720 / 9721 (9721 includes 9720 range)
    Range Accuracy 1 year Output Resistance Max Output Current Resolution
    220V* 15ppm + 1mV <0.25Ω 10mA 100μV
    1kV* 25ppm + 3mV <1Ω 1mA 1mV

    *Minimum Load 20kΩ

    DC CURRENT OPTION 9718
    Range Accuracy 1 year Compliance Voltage Resolution
    220μA 150ppm + 15nA 11V 1nA
    2.2mA 100ppm + 40nA 11V 10nA
    22mA 80ppm + 200nA 11V 10nA
    220mA 80ppm + 3μA 11V 100nA
    AC V OPTION 9719 10Hz to 20kHz (Sine 0.01% crystal controlled)
    Range RMS Acc % 1yr 10Hz - 1kHz Acc % 1 yr 1kHz - 10kHz Acc % 1yr 10kHz - 20kHz Output Resistance Max Output Current
    22mV 0.05% + 100μV 0.05% + 150μV 0.05% + 250μV 10Ω -
    220mV 0.04% + 100μV 0.04% + 150μV 0.04% + 250μV 10Ω -
    2.2V 0.03% + 170μV 0.03% + 250μV 0.03% + 300μV <0.15Ω 20mA
    22V 0.03% + 2.0mV 0.03% + 3.0mV 0.03% + 4.0mV <0.15Ω 20mA
    AC CURRENT OPTION 20Hz to 1kHz (Sine) - available if current and AC options are fitted
    Range RMS Accuracy 1 year Compliance Voltage RMS Resolution
    220μA 0.07% + 300nA 5V 10nA
    2.2mA 0.05% + 300nA 5V 10nA
    22mA 0.05% + 3μA 5V 100nA
    220mA 0.05% + 30μA 5V 1μA

    Full details on the available external options are shown in the Models / Options tab.



    General Specifications

    Warm up 1 hour to full accuracy
    Settling Time Less than 5 seconds
    Standard Interfaces GPIB (IEEE-488), RS-232, USB
    Temp Performance Operating: 10 to 40°C, Full Spec: 23°C +/- 5°C, Storage: -10°C to 50°C
    Operating Humidity < 80% non condensing
    Operating Altitude 0 to 3km. Non operating 3 to 12km
    Line Power 100 - 230V AC 50/60 Hz. Power Consumption 60W typical, 80W Max.
    Dimensions W450 x D272 x H152mm (18 x 11 x 7”)
    Weight 8.2Kg (18lbs)
    Country of Origin UK

    Supplied With

    Manual, Cable RS-232, and USB adaptor/cable

  • Modelos

    5018

    Calibrador Programable de DC-AC V-I

    Opciones internas
    9718 Opción Corriente - 220mA max
    9719 AC Option (22V max)
    9721 200V DC Option
    9733 Terminales posterior

    9720

    1KV DC Option (includes 200V DC option 9721)

    9724 30V option
    Opciones externas y certificados de calibración
    9728 Kit de montaje en rack

    9541

    Basic Cables de prueba   -  Ver el data sheet

    9796

    Cables de prueba (avanzado)  -  Ver el data sheet

    9766

    Atenuador de bajo ruido (1000:1)  -  Ver el data sheet

    9767

    Atenuador de bajo ruido (100:1)  -  Ver el data sheet

    C142 Certificado de calibración fábrica
    C104 Certificado de calibración UKAS (ISO 17025)
    Software de Calibración EasyCal y Accesorios

    ECFLA

    Licencia de EasyCal completa - cuando se adquiere con un calibrador compatible / multímetro: Descuento licencia completa con 1 año de soporte.

    9795

    Printer & Connectivity Kit (Printer, DVD-RW, 4 Port USB Hub, Numeric Key Pad & USB Memory Stick)  -  Ver el data sheet

    9777 Lector de código de barras  -  Ver el data sheet
    9778 Impresora de etiquetas de calibración y de identificación  -  Ver el data sheet

    9779

    Impresora de etiquetas de trabajo y dirección  -  Ver el data sheet

    9597

    Cable GPIB

    9743 PCI - GPIB interface card

    9794

    GPIB -  USB Adaptor

    ESP1 EasyCal Support Package 1: 1 year email and telephone support. Minor upgrades.
    ESP2 EasyCal Support Package 2: 2 year email and telephone support. Minor upgrades.
    EOT1 Training para el software EasyCal (en línea) (Via Remote Desktop)
  • Descargas PDF
    Nombre del archivo Tamaño del archivo Idioma

    5018 Data sheet

    423kB

    EN

    EasyCal Brochure

    4MB (Low resolution)

    EN

    EasyCal Brochure

    8MB (Higher resolution)

    EN

    Cables de pruebas Data sheet

    182kB

    EN

    9766 & 9767 Attenuators Data sheet

    137kB

    EN
