1017 Calibrador de Tensión/Corriente/Resistencia

1017 Calibrador de Tensión/Corriente/Resistencia
  • 1017 Calibrador de Tensión/Corriente/Resistencia

Características

  • Tensión DC de 10nV a 100V
  • Corriente DC de 100nA a 100mA
  • Resistancia 10mΩ a 10kΩ
  • Exactitud 0.005% (50ppm)
  • Resolución del ajuste de 1ppm
  • Ruido <2ppm (0.1 a 1Hz)
  • Funcionamiento a batería o enchufe

1017 Imágenes

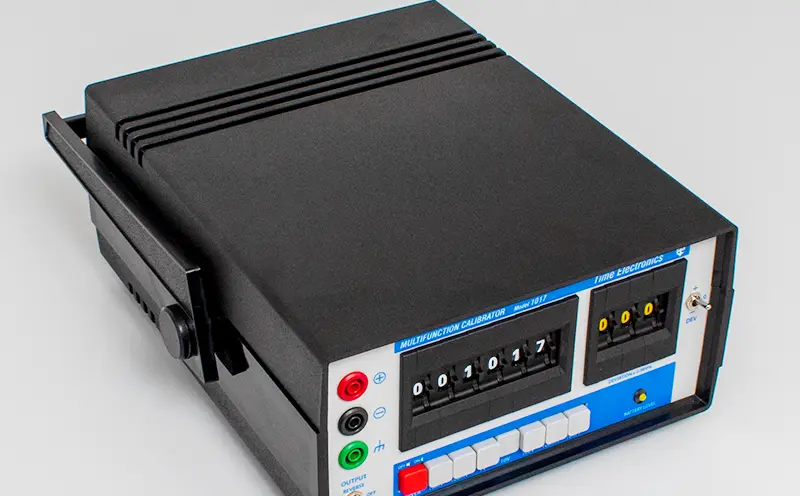

  • El 1017 es un calibrador DC portátil de alto rendimiento para uso en campo o laboratorio. Está construído con una carcasa duradera de plástico compacto con un asa inclinable para apoyar o portar el equipo.

    Dispone de cinco rangos de voltajes desde 10 mV hasta 100V a escala completa, cada uno con una resolución de 6 dígitos (1 ppm). El rango de corriente DC es de 100 mA a escala completa con una resolución de 100 nA (1 ppm). Resistencia desde 0.01 R hasta 10 KR disponible en pasos de 0.01 R.

    Los rangos de voltaje, corriente y Resistencia lo hacen idóneo para calibrados de amplio rango de transductores, desde termopares, 4-20mA y 0-10V transmisores hasta Termómetros de Resistencia de Platino, todo en el mismo instrumento.

    Alimentación
    Red eléctrica o batería recargable. Trabajar con la batería permite buen rendimiento donde la red eléctrica llega con ruido o bucles de tierra.

    Estabilidad v Temperatura y Tiempo
    El excepcional rendimiento es debido al uso de diodos de referencia seleccionados por una computadora especial y por el uso de la última tecnología en resistores. Los conectores EMF especiales de baja temperatura reducen errores cuando se trabaja con señales de microvoltios.

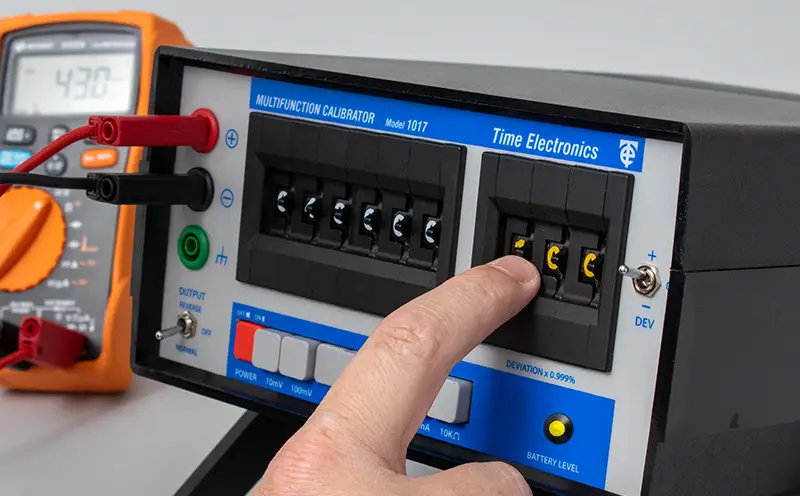

    Control de Desviación Digital
    Permite que la salida sea incrementada o decrementa en términos de % desde 0 hasta +/-0.999%. Esto proporciona una lectura directa del error y simplifica los resultados de grabación para certificados de calibrados. Permite al usuario ver inmediatamente si la unidad que está bajo medición está dentro de las especificaciones.

  • Technical Specifications

    Voltage
    Ranges & Accuracy

    0 to 9.99999mV in 10nV steps / ± 0.02% of setting ± 0.005% of range
    0 to 99.9999mV in 100nV steps / ± 0.01% of setting ± 0.004% of range
    0 to 999.999mV in 1μV steps / ± 0.005% of setting ± 0.002% of range
    0 to 9.99999V in 10μV steps / ± 0.005% of setting ± 0.002% of range
    0 to 99.9999V in 100μV steps / ± 0.01% of setting ± 0.004% of range

    Output Resistance

    10mV and 100mV: 10Ω. 1V and 10V: <150mΩ. 100V: <1Ω.

    Drive Current Max

    10 and 100mV: as 10Ω output resistance. 1V and 10V: 150mA; 100V: 10mA.

    Current
    Range & Accuracy


    0 to 99.9999mA in 0.1μA steps / ± 0.02% of setting ± 0.004% of range

    Drive Voltage Max

    10V

    Resistance
    Range & Accuracy


    0 to 9.99999kΩ in 0.01Ω steps / ± 0.05% of setting ± 0.003% of range

    Power Rating

    0.25W per resistor

    Residual resistance

    Less than 200mΩ



    Deviation Control (V&I)

    0% to 0.999% in 0.001% steps. Deviation accuracy: V & I output, 0.5%.

    Temperature Coefficient

    <5ppm per °C

    Long Term Stability <5ppm/day, <15ppm/90day, <25ppm/year

    Short Term Stability – Noise

    10mV range: <0.2μV/sec, <0.3μV/10sec, <0.4μV/min
    100mV range: <0.2μV/sec, <0.4μV/10sec, <0.6μV/min
    1V range: <0.2μV/sec, <0.5μV/10sec, <1.5μV/min
    10V range: <1.0μV/sec, <2.0μV/10sec, < 8.0μV/min
    100V range: <40μV/sec, <100μV/10sec, <500μV/min
    100mA range: <0.2μA/sec, <0.4μA/10sec, <1.0μA/min

    Warm-up/Settling Time

    Warm-up: <10 mins to full accuracy. Settling: < 0.5 secs, 100V range 5 secs.

    Output Connections The output is via low thermal emf terminals (0.2μV/°C). A mains earth terminal is provided for screening purposes. Output polarity can be selected by a switch on the front panel.
    Power Supply The 1017 can be powered continuously from a 230V 50/60 Hz (110V to order) mains supply, or from the internal rechargeable NiCad battery pack.
    Battery Level Indicator A front panel display provides a continuous indication of the battery state.

    The above accuracies are independent of thermal emfs which can be 2μV or more depending on the type of leads and connections used.


    General Specifications

    Operating Temperature 0 to 50°C (32 to 120°F). 15 to 25°C for optimum performance.
    Operating Humidity 10 to 90% non-condensing 25°C (77°F)

    Dimensions

    W250x H119 x D314mm

    Weight

    2.4kg

    Optional Extras

    Calibration Certificates – traceable to NPL and UKAS

    Country of Origin UK
  • Modelos

    1017

    Calibrador de Tensión/Corriente/Resistencia

    Opciones

    C152

    Certificado de calibración fábrica

    C109

    Certificado de calibración UKAS (ISO 17025)

  • Descargas PDF
    Nombre del archivo Tamaño del archivo Idioma

    1017 Data sheet

    241kB

    EN

    1017 Manual

    290kB

    EN
