1024 Calibrador de corriente CC
- Descripción
- Especificaciones
- Descargas
- Cotización
Una fuente de corriente CC de precisión para aplicaciones de prueba y calibración desde niveles de nanoamperios hasta 100 mA. El 1024 es un instrumento alimentado por batería de estado sólido que es fácil de transportar y conveniente para uso industrial, de campo o de laboratorio. Incorpora muchas de las técnicas de circuito bien probadas del calibrador de voltaje de CC 1010 de Time Electronics.
El sistema de balance nulo permite utilizar el 1024 para realizar mediciones precisas de corriente además de su función básica como calibrador. La operación es respaldando la salida de la fuente de corriente contra la corriente que se va a medir, y la diferencia se muestra en un medidor nulo de zona central sensible. En el punto nulo, no hay caída de voltaje en el 1024.
Estabilidad y coeficiente de temperatura: el 1024 emplea un diodo de referencia envejecido con precisión como fuente de referencia básica. Se garantiza una excelente estabilidad cero mediante el uso de un sistema amplificador de chopper FET de alto rendimiento. Se utilizan resistencias de película metálica de precisión con coeficientes de temperatura de menos de 10 ppm por °C para mantener la precisión y la estabilidad de la calibración inicial.
Características
- Salida de 0 a 100 mA en 5 rangos
- Precisión 0,02 %
- Estabilidad de 10 ppm/hora
- Corriente de salida de 30 mA
- Terminales de seguridad
- Funcionamiento con batería o red
- 40 horas de uso típico entre cargas

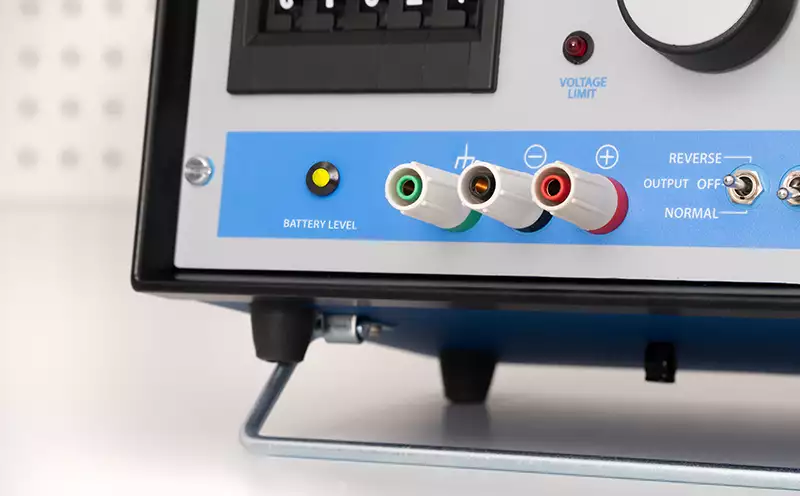

Terminales de seguridad
Las conexiones del calibrador se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla.
Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

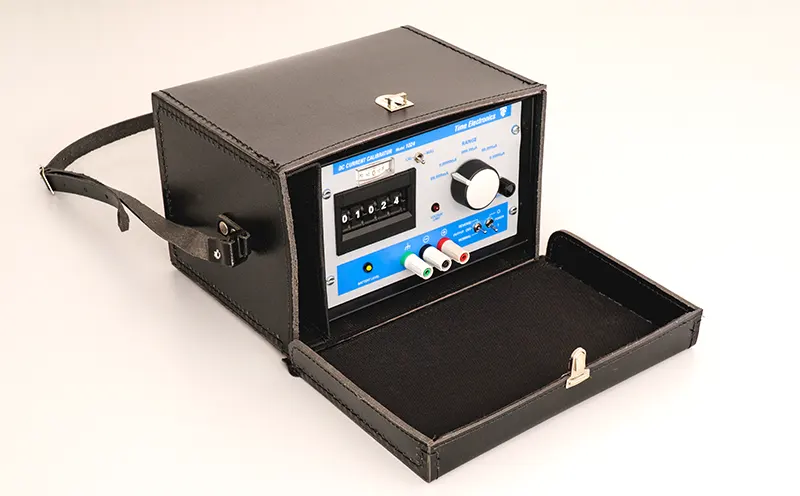

Operación portátil
El 1024 puede recibir alimentación de la red eléctrica o del paquete de baterías recargables interno. Cuando el calibrador está conectado a la red eléctrica, las baterías internas comenzarán a recargarse automáticamente.0.
Si se desconecta de la red eléctrica durante el funcionamiento, las baterías internas seguirán alimentando el instrumento. La carga completa permite 12 horas de uso típico. La condición de la batería monitoreada por un medidor en el panel frontal.
1024 Aplicaciones
El 1024 se puede utilizar para la calibración y prueba de transductores sensibles a la corriente y sus dispositivos indicadores y registradores asociados. Realizar pruebas de verificación y linealidad en medidores de corriente digitales y electrónicos.
El 1024 cubre muchas aplicaciones en una variedad de mediciones de semiconductores que incluyen caídas de tensión directa, características de diodo zener y coeficientes de temperatura, ganancias de transistor (hFE) y tensiones de saturación.
Especificaciones
Descargas
| Nombre del archivo | Tamaño del archivo | Idioma | Formato |
|---|---|---|---|
|
290 kB |
|
||
|
226 kB |
EN |
|
Solicite una cotización
