1010 Calibrador de tensión dc

Un calibrador CC voltaje alimentado por batería o red altamente estable y preciso adecuado para aplicaciones que requieren una fuente de voltaje de precisión de baja resistencia interna. Tiene cinco rangos de hasta 10 V con una resolución de hasta 0,01 μV. El diseño compacto y robusto lo hace fácil de transportar y muy adecuado para uso industrial, de campo y de laboratorio.

Las salidas de voltaje se configuran seleccionando el interruptor de rango y marcando el valor deseado en el interruptor giratorio. La polaridad de salida se puede seleccionar usando el interruptor normal/off/reverse. La resistencia de salida del calibrador suele ser de 500 mΩ en los rangos de 10 V, 1 V y 0,1 V. La corriente de salida máxima que se puede extraer en estos rangos está limitada a 25 mA manteniendo la especificación. Los rangos más bajos tienen una resistencia de salida de 1 Ω y suministrarán corriente hasta 30 mA.

Se utiliza un diodo zener de precisión como fuente de referencia que proporciona una entrada a un sistema amplificador de chopper FET que funciona en un modo estabilizado por retroalimentación. El valor de ganancia está determinado por un conjunto de resistencias de película metálica de precisión, seleccionadas por el interruptor de ruedecilla de 5 décadas en el panel frontal.

El voltaje de salida es variable de 0.01 μV a 9.9999 V en 5 rangos. Para una confiabilidad completa, el interruptor de rango del calibrador emplea dos contactos en paralelo para cada posición en caso de que falle un contacto, asegurando que el calibrador seguirá funcionando correctamente.

Características

  • 0,01 μV a 10 V en 5 rangos
  • Precisión 0,02 %
  • Estabilidad de 10 ppm/hora
  • Corriente de salida de 30 mA
  • Terminales de seguridad
  • Funcionamiento con batería o red
  • 40 horas de uso típico entre cargas
Safety Terminals

Terminales de seguridad

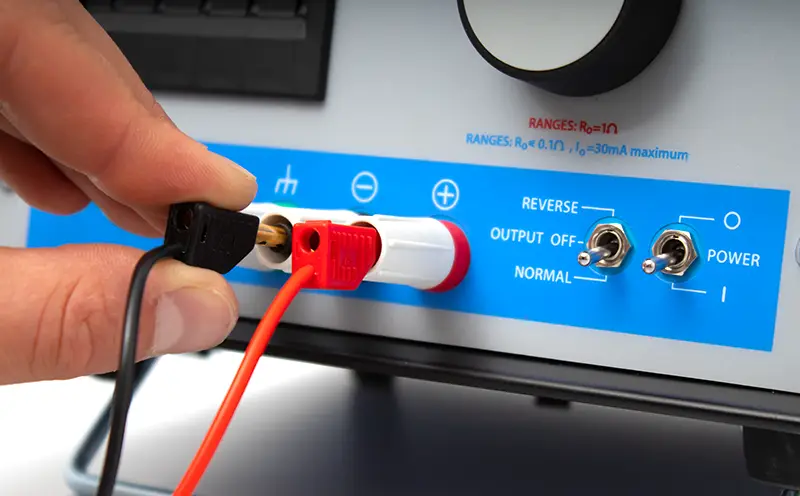

La salida del 1010 es a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes cubiertos de 4 mm, cables pelados y conectores de pala.

Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

Portable Operation

Operación portátil

El 1010 puede recibir alimentación de la red eléctrica o del paquete de baterías recargables interno. Cuando el calibrador está conectado a la red eléctrica, las baterías internas comenzarán a recargarse automáticamente.

Si se desconecta de la red eléctrica durante el funcionamiento, las baterías internas seguirán alimentando el instrumento. La carga completa permite 40 horas de uso típico. La condición de la batería es monitoreada por un medidor en el panel frontal. Se encuentra disponible un estuche de transporte para albergar el instrumento para su transporte o almacenamiento.

1010 Aplicaciones

El 1010 se puede utilizar para la calibración, la linealidad y las mediciones de estabilidad de ganancias en amplificadores de CC, voltímetros digitales y electrónicos, registradores de datos y registradores gráficos. Su alta estabilidad de 10 ppm por hora y sus niveles de ruido muy bajos son ideales para este tipo de aplicaciones.

El 1010 tiene la ventaja de no requerir estandarización y poder suministrar corrientes de salida mucho más altas sin pérdida de precisión. La estabilidad a largo plazo es inherente ya que no se requiere estandarización. El instrumento está diseñado para una operación simple y confiable.

Especificaciones

Especificación técnica
Especificación general
Opciones

Descargas

Nombre del archivo Tamaño del archivo Idioma Formato

1010 Calibrador de tensión CC ficha técnica

400 kB

PDF

1010 Calibrador de tensión CC manual de usuario

391 kB

EN

PDF
