1021 Fuente de Corriente (mA)

1021 Fuente de Corriente (mA)
  • 1021

Características

  • Salida de 0 a 100mA en 3 rangos
  • Exactitud 0.02% del valor
  • Estabilidad de 25ppm/hr
  • Salida del variador de hasta 40V
  • Medida de nulo con LED

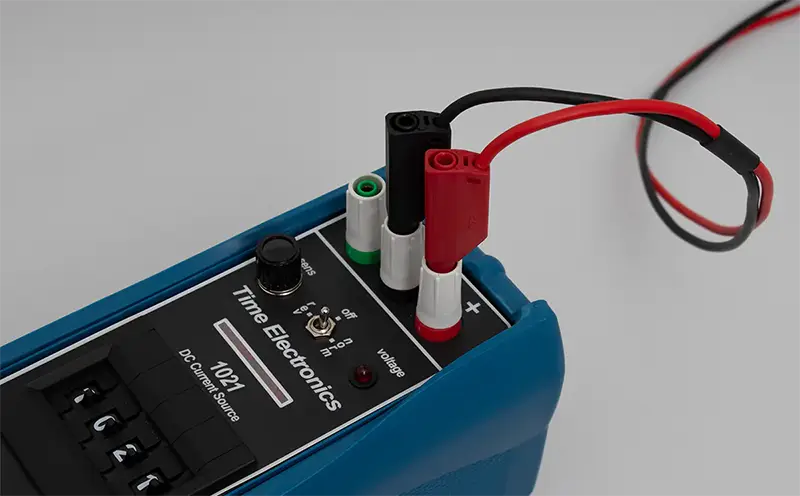

  • Terminales de seguridad

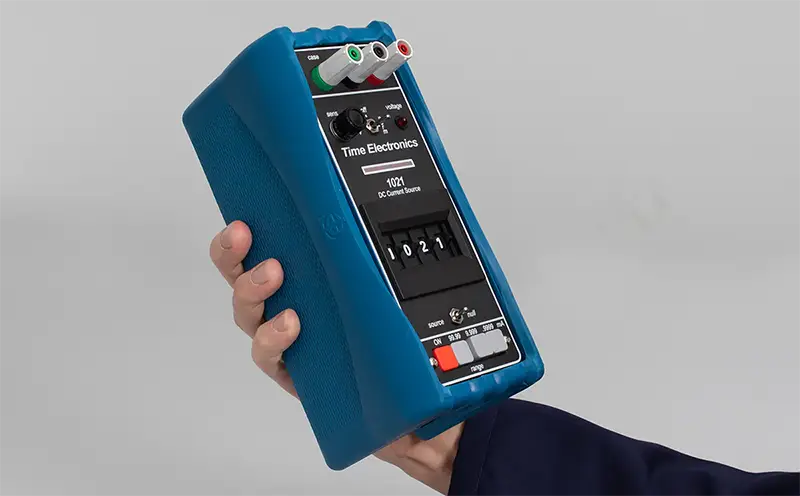

  • Cubierta protectora removible

1021 Imágenes

  • Una fuente de corriente DC de precisión adecuada para aplicaciones de calibración y prueba con niveles de micro amperes y hasta 100mA. El 1021 se usa para calibrar transductores de corriente, sus indicadores asociados e instrumentos de registro.

    El diseño del único circuito asegura que permanece correctamente bajo las especificaciones indicadas al menos durante 12 meses. Variación con temperatura es mejor que 60 ppm por ºC, y tipicamente mejor que 20 ppm por hora a temperatura constante. La precisión y la estabilidad son tales, que un amplio rango de aplicaciones son posibles. En procesos industriales pueden ser utilizados para medir y calibrar transductores sensibles de corriente y sus instrumentos asociados de señalización y grabación. La industria de los semiconductores requiere de fuentes de corriente constantes para medidas parametrizadas. También puede ser utilizado para medir con precisión corrientes DC utilizando la facilidad nula para regresar a la corriente desconocida. Resolución de 1uA es posible.

    Las baterías recargables proporcionan movilidad de operaciones y el cargador principal es suministrado con la unidad. La recarga completa es de 10-12 horas aunque una carga suficientes para unas pocas horas de operación se puede obtener con tan solo ½ hora de carga. Una recarga nocturna es suficiente para la completa carga de las baterías, la cual proporciona hasta 10 horas de operaciones típicas. El cargador principal es suministrado con el 1021 estándar y conecta con un enchufe en el panel final.

    1021 Aplicaciones

    Transductores
    La capacidad de generar y medir corriente hace al 1021 idóneo para mediciones y calibraciones de muchos tipos de transductores de corriente y sus equipos asociados de medida.

    Parámetros Semiconductores
    El 1021 cubre muchas aplicaciones en una amplia variedad de medidas de semiconductores incluyendo:
    caídas de tensión, características y coeficientes de temperatura de los diodos zener, ganancias de transistores (hfe) y voltajes de saturación. Las curvas de características de los dispositivos pueden ser fácilmente ploteadas seleccionando las corrientes de salida indicadas en el 1021. También puede ser utilizado para dispositivos de conducción de efectos Hall.

    Medida de Resistencia y Temperatura
    Bajos ohmios y resistencias de contacto de relés, conmutadores, conectores, etc pueden ser fácilmente medidos usando el 1021 como generador de corriente en un sistema 4-terminal kelvin donde el cable y la resistencia de prueba no afecta la precisión de la lectura. Este método puede ser utilizado en Termometría para la calibración y medida de termómetros de resistencia de platinio y termistores.

  • Technical Specifications

    Output

    0 to 99.99mA in 3 ranges:
    0 to 99.99mA in 10μA steps
    0 to 9.999mA in 1μA steps
    0 to 999.9μA in 0.1μA steps

    Accuracy

    ± 0.02% of setting ± 0.02% of range, ± 0.2μA

    Voltage Capacity

    Adjustable between 14 and 40 volts. Maximum output power 2.4 watts.

    Voltage Limit Indicator

    Provides indication of insufficient drive voltage.

    Output Polarity

    Positive or negative switch selected. A centre ‘off’ position provides an open circuit on the output terminals.

    Output Stability

    Better than 60ppm per °C (-10°C to +50°C). Better than 25ppm/hr (at constant temperature).

    Output Noise

    Less than 15ppm of full scale.

    Load Regulation

    Better than 20ppm per volt change in output.

    Null Sensitivity

    Adjustable from ± 20mA to ± 20μA FSD via front panel control. Maximum resolution is 1μA.

    Power Supply

    NiMH rechargeable batteries with external mains recharger (supplied as standard).
    Standard mains voltage is 220–250V, 50/60Hz. 100–125V, 50/60Hz is available but must be specified on ordering.


    General Specifications

    Dimensions

    H200 x W75 x D110mm (H215 x W100 x D120mm including protective boot)

    Weight

    0.75kg (1.1kg including protective boot)

    Supplied With Protective cover (fitted), rechargeable battery pack (installed) with mains charger, and Manual

    Optional Extras

    Carry Case and calibration certificates traceable to NPL and UKAS

    Country of Origin UK
  • Modelos

    1021

    Fuente de Corriente (mA) con Indicacion de Cero

    Opciones

    9027

    Maleta de transportación

    C153

    Certificado de calibración fábrica

    C105

    Certificado de calibración UKAS (ISO 17025)

  • Descargas PDF
    Nombre del archivo Tamaño del archivo Idioma

    1021 Data sheet

    211kB

    EN

    1021 Manual

    247kB

    EN
