1048 Calibrador de lazo

Descripción
Especificaciones
Descargas
Cotización

Un instrumento portátil que funciona como fuente de corriente y voltaje y como calibrador de lazo multipropósito. El alto rendimiento y la operación simple lo hacen adecuado para I+D, servicio, ingenieros de control de procesos y técnicos de calibración. Como calibrador portátil versátil, las capacidades de generación y medición con una precisión del 0,02 % significan que el 1048 es una solución compacta para la mayoría de las aplicaciones de prueba y simulación.

El 1048 combina las ventajas de la precisión digital con el control analógico. Basado en la popular funcionalidad del calibrador 1044, el 1048 ofrece mayor voltaje y corriente en los tres rangos y precisión mejorada. Las funciones adicionales de simulación de transmisor, control de bucle receptor, escalonamiento y rampa de salida y ajuste fino incremental hacen que el instrumento sea ideal para su uso en la industria de procesos.

La pantalla LCD grande y fácil de leer de 4,5 dígitos muestra la salida real, incluso cuando la carga conectada supera las especificaciones. Esta importante característica elimina el riesgo de grandes errores al conectarse a cargas desconocidas. La pantalla también indica si la batería está críticamente baja.

Características

Fuente/medición: tensión y corriente
Fuente: 0-22mA y 0-22V
Medición: 0-70mA y 0-50V
Exactitud 0.02% del rango
Energizado por baterías 9V PP3
20 horas de uso típico
Ajuste fino

1048 Portable Voltage and Current Calibrator

Funciones y características

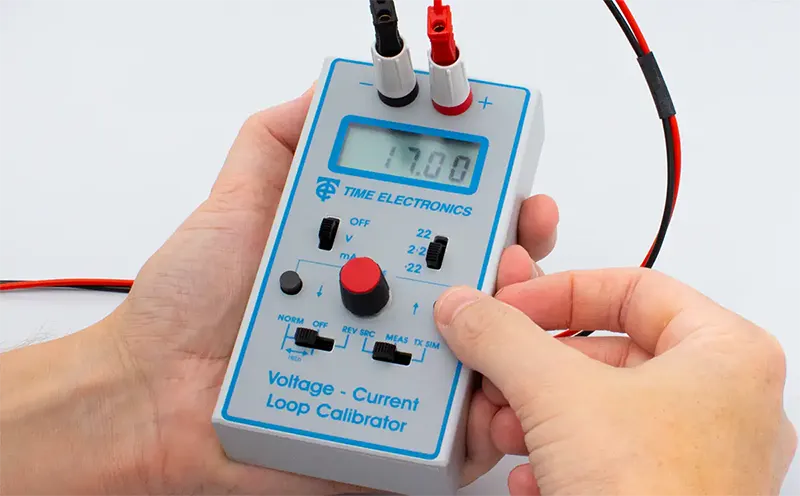

En el modo de fuente, se puede generar un voltaje de hasta 22 V y una corriente de hasta 22 mA en tres rangos. En el modo de fuente de corriente, el 1048 tiene un alto voltaje de cumplimiento de 24 V que es ideal para alimentar lazos de proceso. En el modo de medición, el rango y la función se pueden seleccionar fácilmente, y la entrada medida se muestra con precisión en la pantalla.

Las funciones de paso, rampa y avance lento son de operación simple, con una perilla de control y botones de incremento arriba/abajo para un control preciso. La salida se puede invertir (+/-) y poner a cero con solo pulsar un interruptor. La función de rampa automática permite al usuario elegir la calibración de 5, 11 o 21 puntos. La operación manual se puede restaurar rápidamente con solo presionar un botón.

Operación portátil

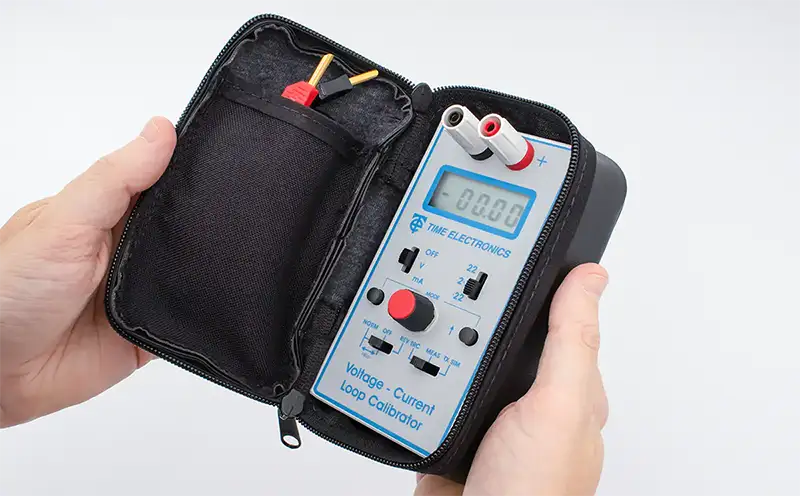

El calibrador de lazo 1048 está alojado en un estuche ABS de bolsillo y viene con un estuche de cuero que contiene un compartimento para guardar los cables de prueba.

Una sola batería de 9 V alimenta la unidad o se puede utilizar una fuente de alimentación externa de 12 V CC que desconecte la batería interna.

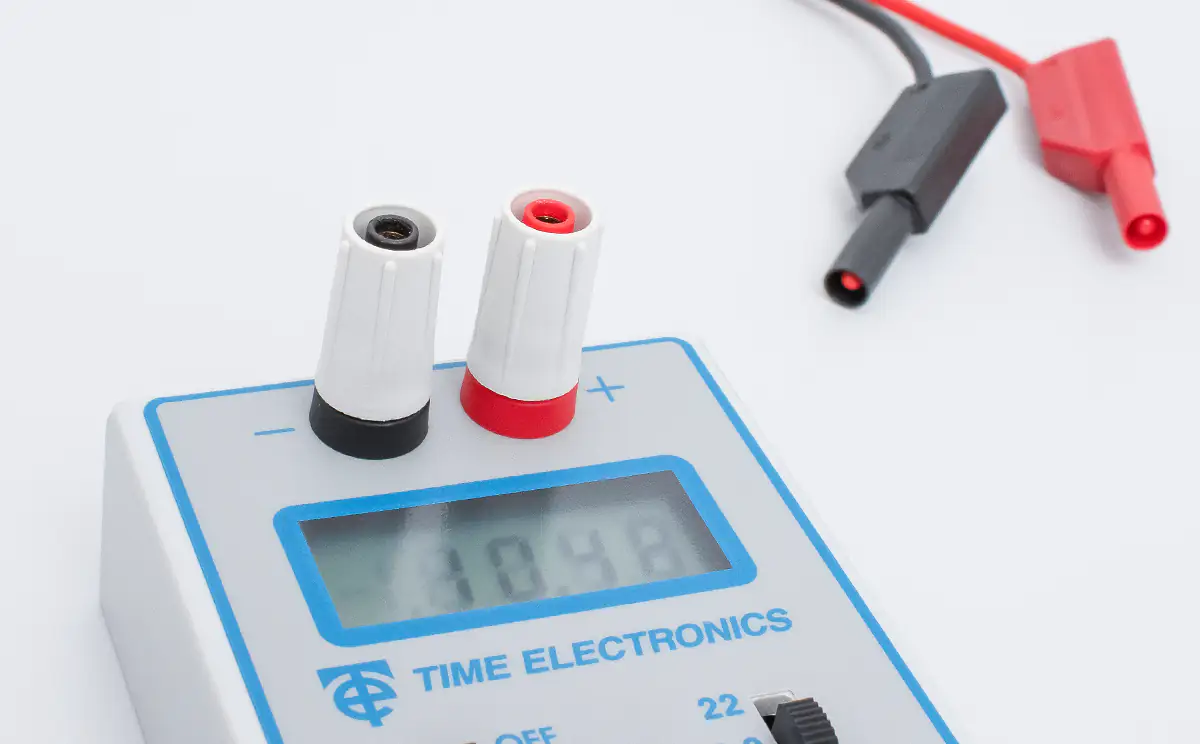

Terminales de seguridad

Las conexiones del 1048 se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla.

Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

1048 Aplicaciones

El uso común del 1048 es simular un transductor o medir el flujo de corriente en un bucle de transductor. Como calibrador de procesos, se puede usar para verificar un sistema de 4 a 20 mA en los modos de operación fuente o medición. El voltaje de cumplimiento de 24 V que alimenta el lazo cuando se selecciona el modo de fuente de corriente.

En el modo de fuente, el 1048 puede probar y calibrar medidores, indicadores de termopar, registradores de datos. También se puede utilizar para la inyección de señales, la caracterización de semiconductores o como fuente de respaldo. En el modo de medición, puede funcionar como un multímetro, verificando con precisión los voltajes y corrientes de CC en 3 rangos.

Especificaciones

Especificación técnica

Fuente de voltaje
Rango	Resolución	Precisión	Corriente de salida	Coeficiente de temperatura
0 a 220 mV	10 μV, 100 μV por encima de 0,2 V	0,05 % de FS	20 mA	± 6 ppm/°C
0 a 2,2 V	100 μV, 1 mV por encima de 2 V	0,02 % de FS	20 mA	± 6 ppm/°C
0 a 22 V	1 mV, 10 mV por encima de 20 V	0,02 % de FS	20 mA	± 6 ppm/°C

Medida de voltaje
Rango	Resolución	Precisión	Medir Carga	Coeficiente de temperatura
0 a 220 mV	10 μV, 100 μV por encima de 0,2 V	0,05 % del FS ± 1 dígito	1 MΩ	± 3 ppm/°C
0 a 2,2 V	100 μV, 1 mV por encima de 2 V	0,02 % de FS ± 1 dígito	1 MΩ	± 3 ppm/°C
0 a 22 V	1 mV, 10 mV por encima de 20 V	0,02 % de FS ± 1 dígito	10 MΩ	± 3 ppm/°C

Fuente de corriente
Rango	Resolución	Precisión	Tensión de salida	Coeficiente de temperatura
0 a 220 μA	10 nA, 0,1 μA por encima de 200 mA	0,05 % de FS	24 V máx.	± 12 ppm/°C
0 a 2,2 mA	0,1 μA, 1 μA por encima de 2 mA	0,02 % de FS	24 V máx.	± 12 ppm/°C
0 a 22mA	1 μA, 10 μA por encima de 20 mA	0,02 % de FS	24 V máx.	± 12 ppm/°C

Medida de corriente
Rango	Resolución	Precisión	Carga de entrada	Coeficiente de temperatura
0 a 220 μA	10 nA, 0,1 μA por encima de 200 mA	0,05 % de fs ± 1 dígito	1 kΩ	± 8 ppm/°C
0 a 2,2 mA	0,1 μA, 1 μA por encima de 2 mA	0,02 % de fs ± 1 dígito	110 Ω	± 8 ppm/°C
0 a 22 mA	1 μA, 10 μA por encima de 20 mA	0,02 % de fs ± 1 dígito	16 Ω	± 8 ppm/°C

Tx Simulación	Simulación de transmisor de 2 hilos: Voltaje de excitación externo, 3 V min, 50 V máx. Los niveles de sumidero actuales son ajustables, con precisiones según los 3 rangos de fuen. Nota: Las precisiones en todos los modos de medición son de ± 1 dígito.
Pasos de salida	5 pasos fijos de 4 mA para salida de corriente 4, 8, 12, 16 y 20 mA 11 pasos fijos de 1 V para salida de tensión 0,1,2...10 V 21 pasos fijos de 1 V/1 mA para salida V e I 0 ,1,2...20 El paso a paso se puede realizar de forma manual o automática (Autostep). La velocidad de paso es ajustable (1-9 seg/paso). El tiempo de permanencia (superior e inferior) es un período de un paso. En el modo de pasos, la precisión está limitada al 0,05 % del intervalo +/- 1 dígito
Rampa de salida	Rampa de corriente 4 a 20, o 0 a 20 en todos los rangos. Rampa de voltaje 0 a 10, o 0 a 20 en todos los rangos. Tiempo de rampa 7 segundos. Permanencia (superior/inferior) 5 segundos. Reinicio manual. La operación de rampa también está disponible en Sink (TX SIM).
Ajuste de salida	Un potenciómetro de diez vueltas para ajuste rápido, con ajuste fino usando botones de incremento arriba/abajo.
Conexiones	Fabricado con conectores de 4 mm o fijado mediante la función de compresión de alambre.
Fuerza	Tamaño PP3, batería de 9 V (suministrada). Aproximadamente 20 horas de vida dependiendo de la fuente actual. Como alternativa, se puede enchufar una fuente de alimentación opcional de 12 V en el enchufe de 2,5 mm en la parte superior de la unidad.
Proteccion	Puede soportar circuitos abiertos, cortocircuitos y polaridad inversa de hasta 25 V. La protección adicional es mediante un fusible interno.

Especificación general

Opciones

Descargas

Nombre del archivo	Tamaño del archivo	Idioma	Formato
1048 Calibrador de lazo ficha técnica	380 kB	ESEN FR IT	PDF
1048 Calibrador de lazo manual de usuario	552 kB	EN	PDF

Dimensiones:	142 x 78 x 50 mm
Peso	0,30 kg
Temperatura de funcionamiento	-10 a 50 °C. Temperatura de almacenamiento -30 a 70 °C.
Humedad de funcionamiento	0 a 90% sin condensación a 25 °C
Suministrado con	Estuche de cuero sintético, batería PP3 de 9 V (instalada) y manual del usuario.
Extras opcionales	Alimentación de red de 230 V o 110 V. Certificados de calibración: Trazable (fábrica) y acreditado (ISO 17025).
País de origen	Reino Unido
Detalles de envío	Dimensiones embaladas: 31 x 24 x 25 cm / Peso embalado: 2 kg
Código HS	9030 3370

7643	Fuente de alimentación de red de 230 V
7652	Fuente de alimentación de red de 110 V
C176	Certificado de calibración trazable (Fábrica)
C138	Certificado de calibración acreditado (ISO 17025)
