1006 Fuente de Tensión DC

1006 Fuente de Tensión DC
  • 1006 DC mV Source

Características

  • 3 rangos hasta 1V
  • Exactitud 0.02%
  • Corriente de salida 20mA
  • Máxima resolución 1μV

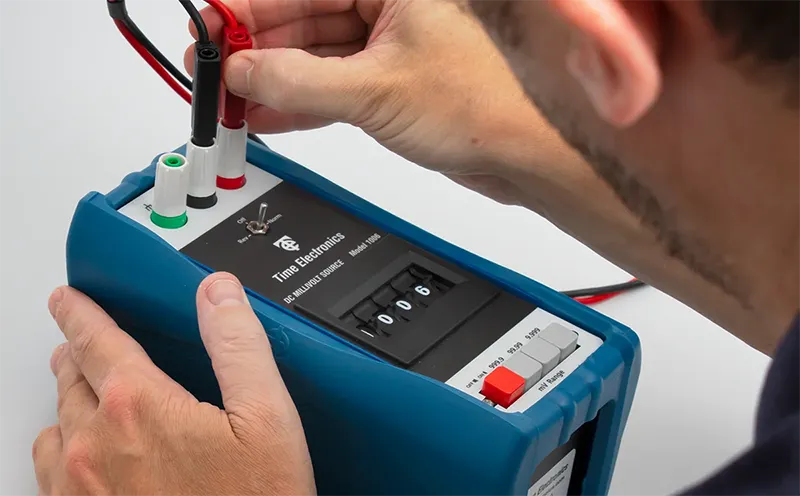

  • Terminales de seguridad
  • Vida típica de la batería 100 horas

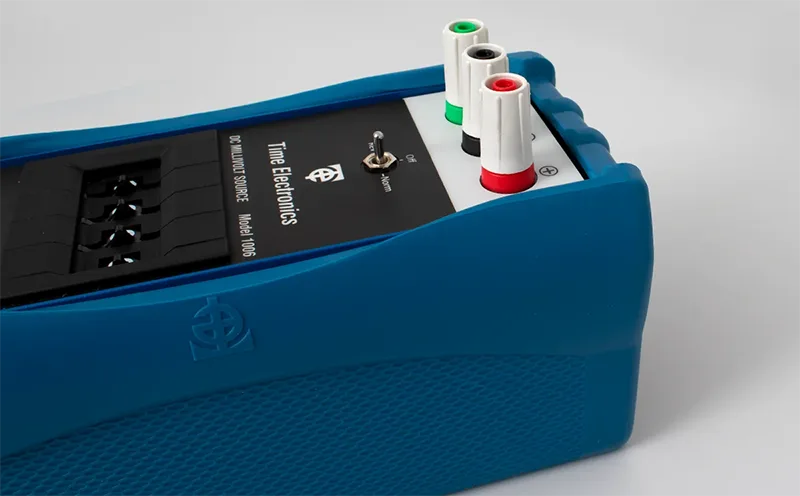

  • Cubierta protectora removible

1006 Imágenes

  • Fuente de contínua de milivolts de alta exactitud utilizada principalmente para inyección de tensión. Las aplicaciones incluyen simulación y calibración de termopares de convertidores A/D y registradores gráficos.

    Está provisto de tres rangos de salida para dar valores de salida ajustables desde 1uV hasta 1V con una precisión básica de 0.02%.

    Para la inyección de señal, el operario necesita encenderlo, chequear el nivel de batería, seleccionar el rango, y ajustar el voltaje requerido usando los conmutadores de rueda de giro.

    El 1006 utiliza un diodo de referencia de precisión y resistencias con coeficientes de baja temperatura para entregar una señal de salida altamente estable.

    El equipo es alimentado por 6 AA baterías. La vida de la batería es de varios meses dependiendo del uso. El nivel de la batería es monitoreado por un indicador, el cual está montado al final del equipo.

    El 1006 tiene hasta 20mA de corriente de paso y está protegido de cortocircuitos y sobrecargas. Está provisto de un conmutador de la polaridad de salida de tres estados apagado/normal/inversa.

    Como generador de precisión de milivoltios, el 1006 puede ser usado para múltiples aplicaciones incluyendo simulación de termopar (usando la tabla apropiada), grabador de diagramas de calibrado, convertidor A/D y multimetro calibración,  y como estabilizador de tensión para compensar los desajustes de DC.

  • Especificaciones Técnicas

    Output

    0 to 999.9mV in 3 ranges:
    0 to 999.9mV in 0.1mV steps
    0 to 99.99mV in 10μV steps
    0 to 9.999mV in 1μV steps

    Accuracy

    ± 0.02% of setting + ± 0.02% of range + ± 1µV.

    Output Resistance

    Less than 0.2Ω on 1 V and 100 mV ranges. 1Ω on 10mV range.

    Maximum Output Current

    1V and 100mV ranges = 20mA. 10mV range = Up to short circuit value although it should be noted that loads of less than 1kΩ will give greater than 0.1% error.

    Output Voltage Stability

    Less than 60ppm/°C.  Less than 100ppm per 3 months (non-cumulative).

    Output Polarity

    Positive or negative switch selected.  A centre ‘off’ position is also provided.

    Output Noise Level

    Less than 30ppm of full scale

    Reference Source

    Precision zener diode, selected for stability and low temperature coefficient.

    Maximum Overload

    The instrument can withstand continuous short circuit on the output for all ranges.

    Power Supply

    6-AA size (51x14mm) batteries. A battery condition display indicates when the batteries should be changed.
    An alternative power source is 6 NiMH cells of the same dimensions. These can be recharged via a socket on the top of the unit. The 6 rechargeable batteries and mains recharger are available as an optional extra.


    General Specifications

    Operating Temperature

    -10°C to +60°C

    Dimensions

    H200 x W75 x D110mm (H215 x W100 x D120mm including protective boot)

    Weight

    0.75kg (1.1kg including protective boot)

    Supplied With

    Protective cover (fitted), 6 x AA batteries (installed), and Manual

    Optional Extras

    Carry case, rechargeable battery pack (240V or 110V mains), and calibration certificates traceable to NPL and UKAS

    Country of Origin UK
  • Modelos

    1006

    Fuente de Tensión DC

    Opciones

    9027

    Maleta de transportación

    9529

    Baterías Recargables - (6 NiMH Cells + 230V cargador)

    9528 Baterías Recargables (6 NiMH Cells + 110V cargador)

    C150

    Certificado de calibración fábrica

    C100 Certificado de calibración UKAS (ISO 17025)
  • Descargas PDF
    Nombre del archivo Tamaño del archivo Idioma

    1006 Data sheet

    210kB

    EN

    1006 & 1007 Manual

    190kB

    EN

  • Solicite una cotización
