1067 Caja de resistencia de precision

Descripción
Especificaciones
Descargas
Cotización

Una caja de décadas para simulación de resistencias de 10 mΩ a 12 kΩ. Su alta precisión, estabilidad a largo plazo y bajo coeficiente de temperatura hacen que el 1067 sea ideal para simular y calibrar sensores Pt100 e indicadores/medidores de temperatura que utilizan sensores resistivos.

Se ha puesto especial cuidado en la construcción del 1067 para garantizar que la resistencia residual sea lo más baja y estable posible. Se utilizan múltiples contactos de aleación de plata autolimpiables para cada posición con el fin de garantizar un rendimiento excepcional y una larga vida útil.

Construido en una robusta carcasa metálica, el 1067 está totalmente apantallado y se utilizan terminales de baja emf térmica. Su diseño compacto hace que ocupe un espacio mínimo en la mesa de trabajo y sea fácilmente transportable.

Características

10 mΩ a 12 kΩ
Exactitud de 0,01 %
Resistencia residual: < 10 mΩ
Potencia Máx: 0.35 watt por resistor
Coeficiente de temperatura: 10 ppm/ºC
Terminales de seguridad
Cubierta metálica robusta
Simulación Pt100 de precisión

Terminales de seguridad

Las conexiones del 1067 se realizan a través de terminales de seguridad que son compatibles con enchufes revestidos de 4 mm, enchufes estándar, cables desnudos y terminales de horquilla.

Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

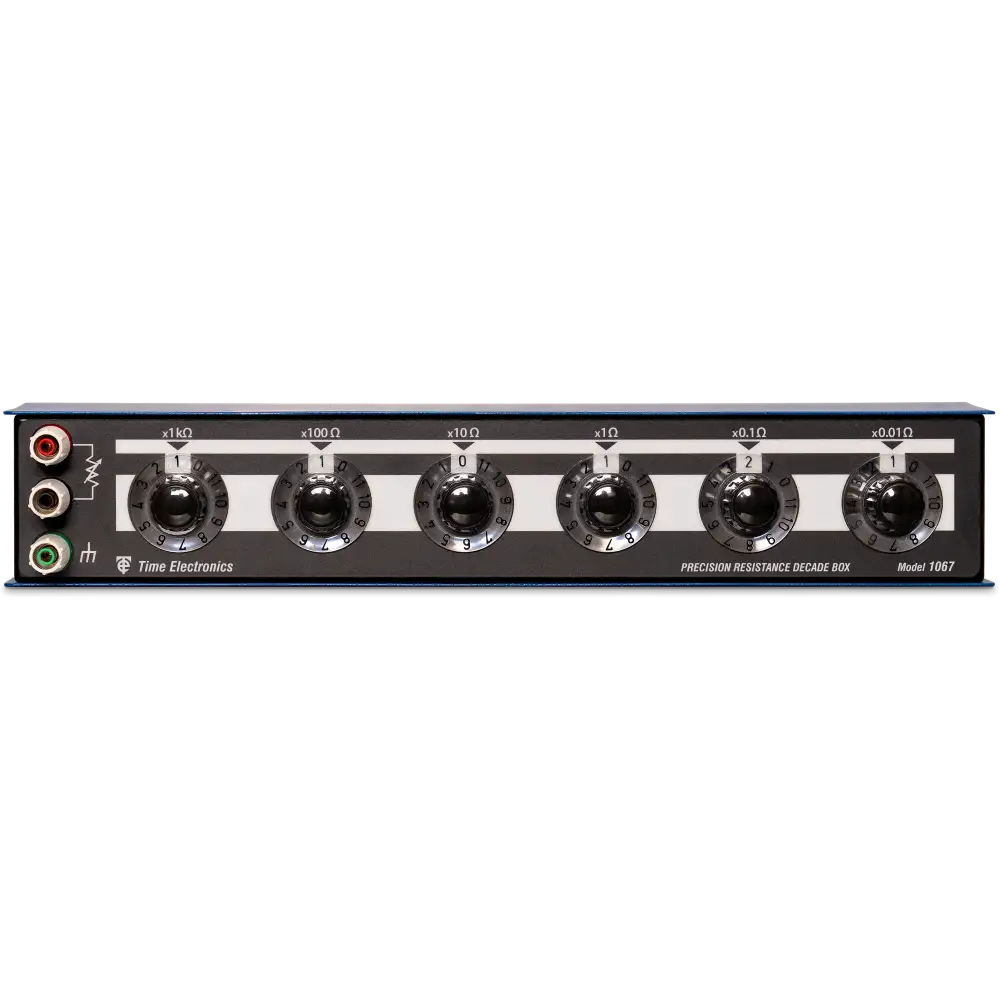

Operación simple y lectura en línea

La resistencia se selecciona marcando el valor requerido usando los interruptores giratorios. Esto permite un ajuste preciso con una indicación clara e inequívoca.

Cada década tiene una escala de 0 a 11. Esto permite una superposición conveniente de los valores establecidos. El valor máximo configurable es de 12.222,21 ohmios.

1067 Aplicaciones

Especificaciones

Especificación técnica

Rango	0 a 12 kΩ
Resolución	Pasos de 10 mΩ
Número de décadas	6, cada década configurable de 0 a 11
Precisión	± 0,01 % del ajuste ± 2 mΩ, después de deducir la resistencia final residual ± 1 mΩ para la variación residual. (A una temp de calibración de 22 °C)
Resistencia Residual	< 10 mΩ. < 1 mΩ de variación.
Potencia nominal	0.35 watt por resistor
Voltaje	200 V CC en el ajuste de resistencia máxima
Estabilidad	20 ppm/año (> 1 Ω), 100 ppm/año (< 1 Ω)
Valoración actual	Rango de 10 mΩ: 3 A, rango de 100 mΩ: 2 A, rango de 1 Ω: 600 mA, rango de 10 Ω: 200 mA, rango de 100 Ω: 60 mA, rango de 1 kΩ: 20 mA
Aislamiento	Caja a terminales de resistencia 2 kV / 50 Hz máximo.
Coeficiente de temperatura	< 10 ppm/°C (> 1 Ω). < 20 ppm/°C (< 1 Ω).
Par de funcionamiento	< 0,1 Nm.
Contactos	Hacer antes de romper - aleación de plata

Especificación general

Opciones

Descargas

Nombre del archivo	Tamaño del archivo	Idioma	Formato
1067 Caja de decadas de resistencia de precision ficha técnica	380 kB	ESEN FR IT	PDF
1067 Caja de decadas de resistencia de precision manual de usuario	1,75 MB	EN	PDF
