1053 Caja de decadas de inductancia

El 1053 es una compacta, robusta y precisa caja de decadas de inductancia indicada para diseño de filtros, experimentación, sustituciones de propósito general y diseño de convertidores DC a DC. La inductancia es ajustada mediante cuatro diales de fácil lectura que están divididos en 4 decadas y proveen pasos de 1 mH, 10 mH, 100 mH y 1 H. El ajuste máximo es de 11,11 H.

El 1053 está montado en una carcasa de metal completamente protegida, acabada en dos tonos de azul y negro. La caja de la década tiene inductores de núcleo de ferrita de alta permeabilidad que garantizan una influencia insignificante de los campos magnéticos externos y una máxima estabilidad.

Características

  • 1 mH a 10 H
  • Exactitud de 3 %
  • Alta estabilidad
  • Corriente máxima: 150 mA
  • Terminales de seguridad
  • Cubierta metálica robusta
  • Lectura en línea
1053 In-line Readout

Lectura en línea

La inductancia se selecciona marcando el valor requerido usando los interruptores giratorios. Esto permite un ajuste preciso con una indicación clara e inequívoca.

Cada década tiene una escala de 0 a 11. Esto permite una superposición conveniente de los valores establecidos.

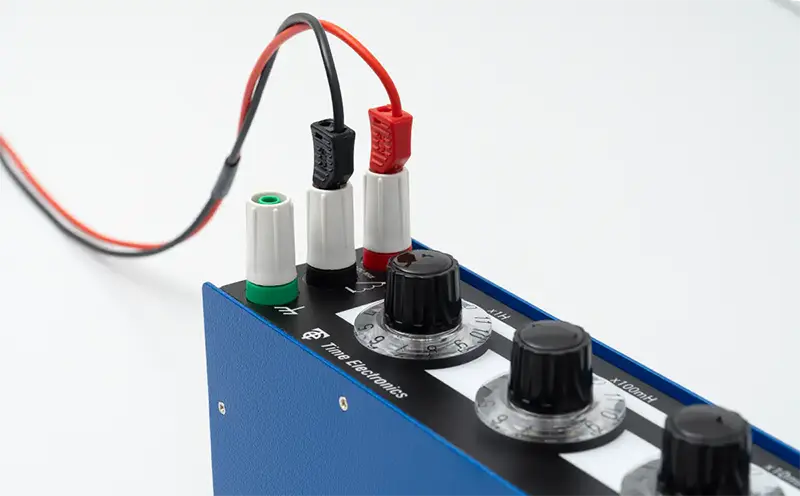

1053 safety terminals

Terminales de seguridad

Las conexiones del 1053 se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla.

Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

1053 Aplicaciones

  • Sustitución de inductancia de propósito general
  • Calibración de inductancia en dispositivos de medición
  • Encontrar valores operativos óptimos en circuitos
  • Diseño y desarrollo de filtros de onda y ecualizadores
  • Uso educativo en electrónica y física

Especificaciones

Especificación técnica
Especificación general
Opciones

Descargas

Nombre del archivo Tamaño del archivo Idioma Formato

1053 Caja de decadas de inductancia ficha técnica

444 kB

PDF

1053 Caja de decadas de inductancia manual de usuario

1,2 MB

EN

PDF
